VOICE ALARM EN54

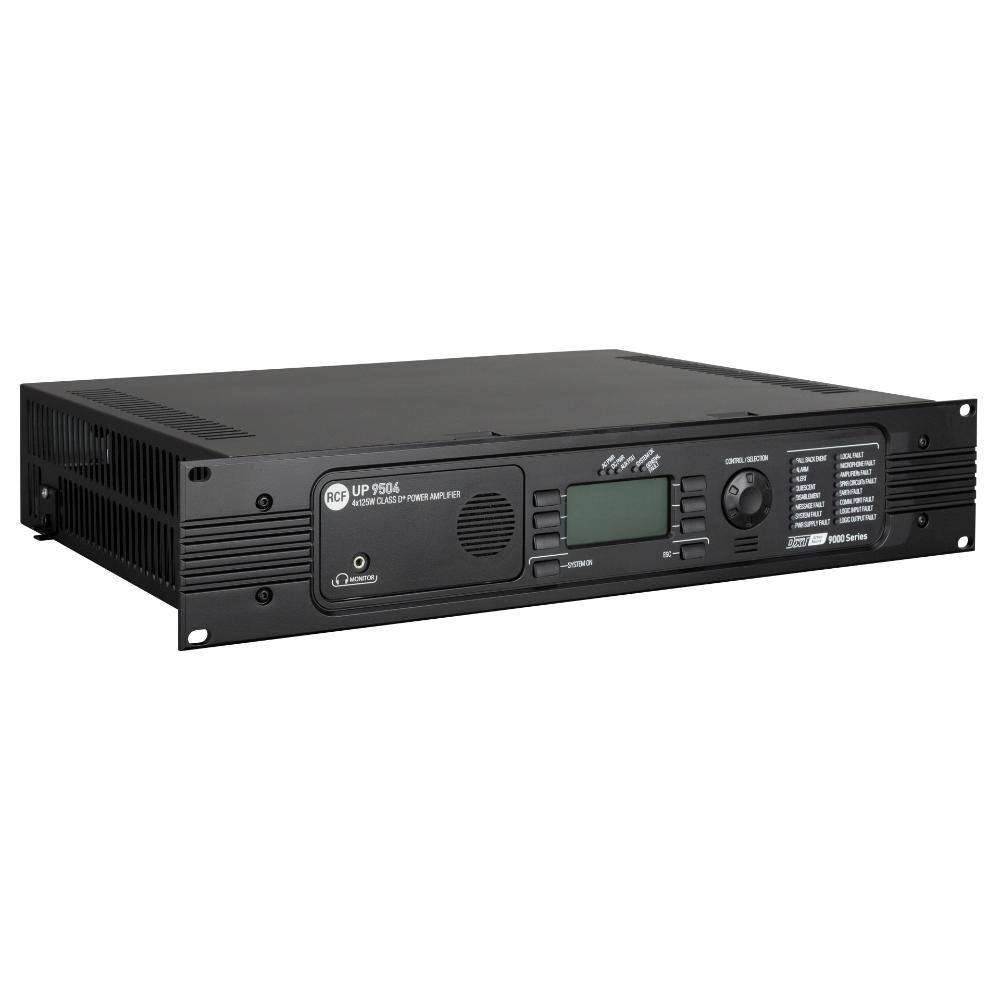

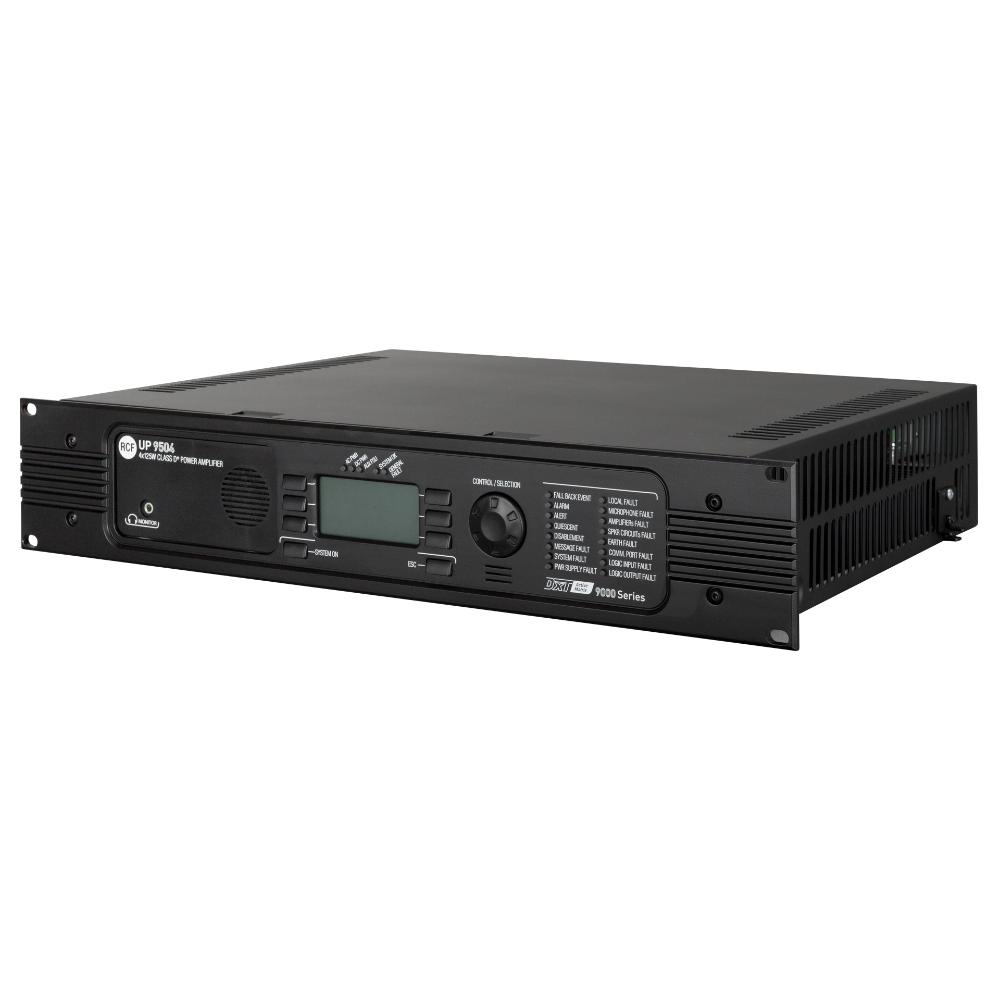

UP 9504
POWER AMPLIFIER UNIT
- 4 x 125 W power amplifier
- Background music local input
- Dual AC and DC power supply
- Monitored speakers outputs
Merkmale
- 4 x 125 W power amplifier
- Background music local input
- Dual AC and DC power supply
- Monitored speakers outputs
- PC software configuration
- 12 configurable monitored GPI
- 8 configurable monitored GPO
UP 9504 is the DXT 9000 system power amplifier unit equipped with 4 x 125 W Class D power amplifier and can be connected to both MU and MX master units to implement the desired system's total power.
Part number:
17170170
UP 9504
EAN 8024530010997
Spezifikationen
Systeminformationen
Zahl der überwachten Zonen
4
Eingebauter Verstärker
Yes
automatische Umschaltung auf einen Havarieverstärker
Yes
Anzahl der gleichzeitig verfügbaren Notfall-Audiokanäle
3
Kommunikations Bus
RCF bus
Verbundene Einheiten
FTP CAT 5, FTP CAT 6, J-Type fire-rated
Fernüberwachung
Yes
Technische daten (Verstärker)
Klasse Verstärker
D
Anzahl der Kanäle
4
Ausgangsleistung @ 100 V (W)
500 W RMS
Frequenzgang (-3dB)
20 Hz ÷ 20000 kHz
Verzerrung (THD+N) @ 1 kHz
<0.01 %
Line Ring
Yes
Input-sektion
Gesamtzahl an Eingängen
3
Symmetrisch
2
Unsymmetrisch
1
Mono
3
Line-Eingang
3
Leitungsverbinder
Euroblock, RCA
Schaltkontakteingänge (GPI)
12
Programmierbare GPI
Yes
Überwachte Schaltkontakteingänge (GPI)
8
Galvanisch Getrennter Schaltkontakteingang (GPI)
4
Ausgangs-sektion
Signal-Ausgangsnummer
1
Ausgangsbuchsen
JACK
Anschluss Versorgungsspannung
Euroblock
Schaltkontaktausgänge (GPO)
8
Programmierbare GPO
Yes
Überwachte Schaltkontaktausgänge (GPO)
8
Prozessing
DSP
Yes
EQ-Filter
Yes
Kompressoren
Yes
Delay
Yes
Klangeinstellungen
Yes
Hochpass-Filter
200 Hz
Automatische Gain Regelung
Yes
Steuerung
Konfiguration
Front panel, PC Software
Schutzschaltungen
Kühlung
Convection/Forced
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
VHF (Very High Frequencies)
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
220-240/115 V~ 50/60Hz
Spannungswahl
Internal
DC power
Yes
DC power Wert
48 V
Maximale Stromaufnahme AC (A)
4
Maximale Stromaufnahme DC (A)
15
Stromverbrauch (MAX (W)
800 W
Standardkonformität
Safety agency
CE compliant
EN54-16 zertifiziert
Yes
CPR Nummer
0068-CPR-002/2014
Physikalische daten
Gehäuse Material
Metal
Rack-Einbau
19", 2U
Größe / Gewicht
Höhe
88 mm / 3.46 inches
Breite
482 mm / 18.98 inches
Tiefe
350 mm / 13.78 inches
Gewicht
8.15 kg / 17.97 lbs
Versandinformationen
Verpackung Höhe
230 mm / 9.06 inches
Verpackung Breite
550 mm / 21.65 inches
Verpackung Tiefe
480 mm / 18.9 inches
Verpackungsgewicht
9.53 kg / 21.01 lbs
