Merkmale
  • 137 dB maximaler Schalldruckpegel
  • Frequenzgang 30-400 Hz
  • 1 hyperventilierter 18-Zoll-Tieftöner, 4-Zoll-Schwingspule
  • DSP-gesteuerte Eingangssektion mit wählbaren Presets (z. B. Cardioid)
  • Class-D-Endstufe, 1400 Watt (RMS)
  • RDNet für Fernüberwachung und -steuerung
  • M20-Hochständerflansche auf der Oberseite und an der Seite erlauben vertikale oder horizontale Ausrichtung
  • Gehäuse aus Birken-Multiplex

Der kompakte Hochleistungssubwoofer TTS 18-A II von RCF ist die perfekte Ergänzung zu den TT+ 2-Wege-Systemen. Der Tieftöner verfügt über einen leichten Neodym-Magneten, eine innen-/außengewickelte Kupfer-Schwingspule, eine Silikon-Doppelspinne, eine wasserabweisende Konusmembran und eine Magnetkonstruktion mit minimalen Leistungsverlusten. Die Endstufen-Sektion besteht aus einer digitalen Class-D-Endstufe mit Schaltnetzteil und 1400 Watt Dauerleistung (RMS) sowie umfassender DSP- und RDNet-Netzwerk-Funktionalität.

Part number:

13000545
TTS 18-A II
EAN 8024530015343

Responsive Image

RCF RDNet

Vernetzte steuerung und vieles mehr
RDNet ist eine solide vernetzte Management- und Steuerungsplattform für kleine, mittelgroße und großformatige Beschallungsanlagen sowie für komplexe und umfangreiche Festinstallationen. RDNet basiert auf einem proprietären Netzwerkprotokoll, das die intuitive Steuerung und Überwachung jedes einzelnen Geräts oder Objekts im RCF Audio-System ermöglicht. Mittels digitaler Signalverarbeitung für jedes Gerät können Presets oder Parameteranpassungen an einzelne Objekte oder Gruppen von Objekten gesendet werden. Netzwerknutzer können Pegel, Delay, EQ (auch phasenlineares FiR) und weitere Einstellungen ändern. Dies schließt auch die erweiterte Subwoofer-Konfiguration mit ein. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können damit das Routing und Parameter verschiedenster RCF-Geräte steuern, z.B. digitale Matrizen oder Verstärker.

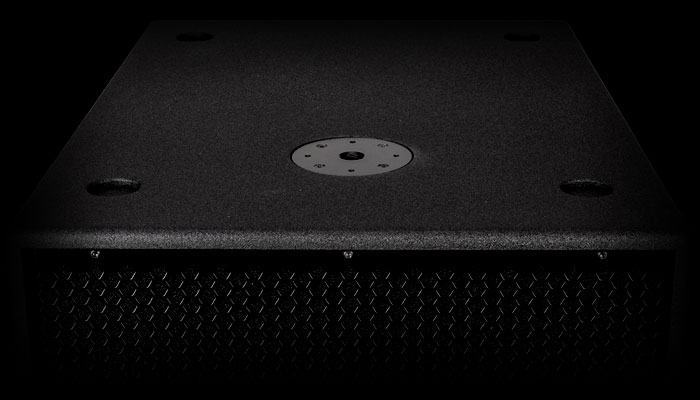

Gehäuse

Die Gehäuse der RCF TT+ bestehen aus hochwertigem, wetterbeständigem Birken-Multiplex. Die Subwoofer sind stapelbar und leicht und lassen sich bequem auf- und abbauen. Die Polyurea-Beschichtung und die robuste Gehäusekonstruktion sowie das separate Endstufengehäuse schützen die Boxen und Komponenten auch langfristig vor Beschädigung und sorgen so für maximale Zuverlässigkeit. M20-Hochständerflansche auf der Oberseite und an der Seitenwand erlauben vertikale oder horizontale Ausrichtung. Das abnehmbare Rollbrett mit extrem robusten Laufrollen erleichtert den Transport.
Responsive Image
Responsive Image

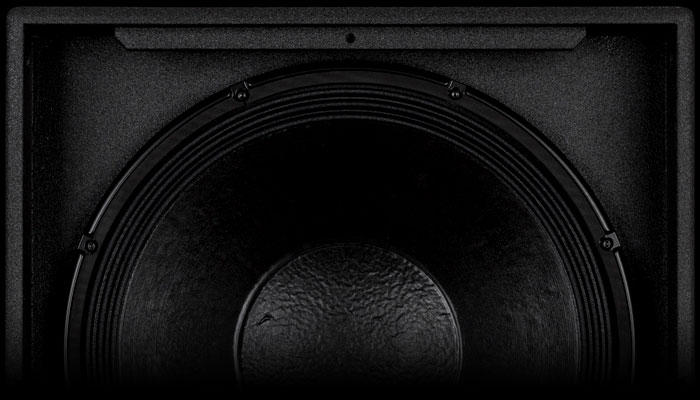

Hyper-ventilation-system

RCF hat diese Komponenten so konzipiert, dass eine möglichst saubere, druckvolle und verzerrungsfreie Tieftonwiedergabe erreicht wird. Die Konusmembran besteht aus 30% Kohlefaser, 20% Glasfaser und 50% Zellstoff. Diese spezielle chemische Zusammensetzung wurde sorgfältig abgestimmt, um die Robustheit und Steifigkeit der Membran zu verbessern, wodurch Verformungen und dadurch entstehende Wirkungsgradverluste vermieden werden. Haben die RCF-Ingenieure das einzigartige „Hyper-Ventilation“-System mit minimalen Leistungsverlusten entwickelt. Die Lautsprechermembran ist wasserabweisend.
Responsive Image

Der aktive vorteil

Bei einer aktiven Beschallungsanlage sind die Leistungsendstufen direkt in die Lautsprechergehäuse eingebaut. Dies bringt einige Vorteile:
  • Schnellerer Aufbau
  • Keine zusätzlichen Endstufenracks erforderlich, dadurch Platzeinsparungen im Transportfahrzeug
  • Klangqualität 3455und Leistung sind optimal auf die einzelnen Komponenten im Lautsprecher abgestimmt
  • Mit dem vernetzten RDNet-Management lässt sich jedes Element des Systems überwachen
  • Reihenschaltung von Signal- und Netzspannungszuführung - wenn möglich

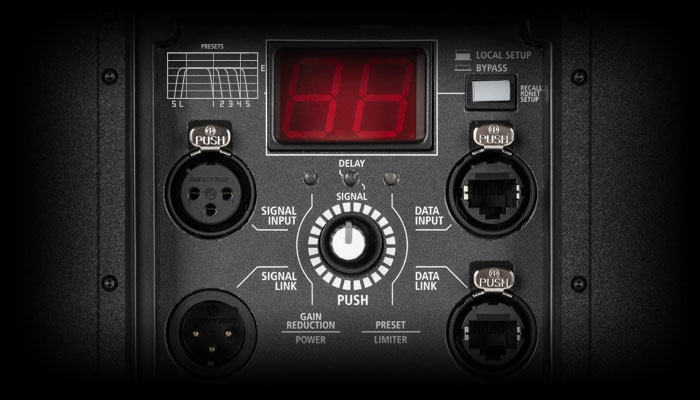

Hochwertige elektronik

Die Endstufe verfügt über einen rauscharmen 32-Bit-DSP, der über das RCF-eigene RDNet-Netzwerk die bequeme Steuerung von Soft Limiting, RMS-Begrenzer, Polarität, Lautstärke, Laufzeitkorrektur und Klangregelung ermöglicht. Die RDNet-Software für netzwerkbasiertes Management erlaubt den Zugriff auf alle Einstellungen, Überwachungsfunktionen und erweiterten Features. Das Bedienfeld auf der Rückseite bietet Einstellmöglichkeiten für Eingangsempfindlichkeit, Hochpassfilter, Trennfrequenz, Lautstärke, Bypass, Delay und Presets.
Responsive Image

Alles ist im fluss

Der Luftstrom durch die Bassreflexöffnung wird aufgrund der Fließgeschwindigkeit durch Turbulenzen beeinträchtigt.

Wie aus der Strömungsdynamik bekannt, lassen sich die Verwirbelungen durch eine intelligente Gestaltung der Austrittsöffnung verringern. Die verbesserte Austrittsöffnung ist eine RCF-eigene Entwicklung, mit der ein optimierter, laminarer Luftstrom erzielt wird, wodurch sich der Wirkungsgrad erhöht und Verzerrungen reduziert werden.

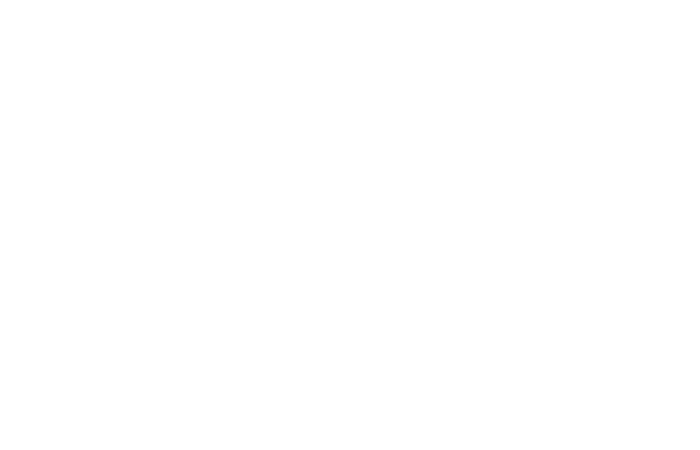

Klassische bassreflexöffnung
Der Luftstrom wird turbulent,
und die Verwirbelungen treten zutage
Responsive Image

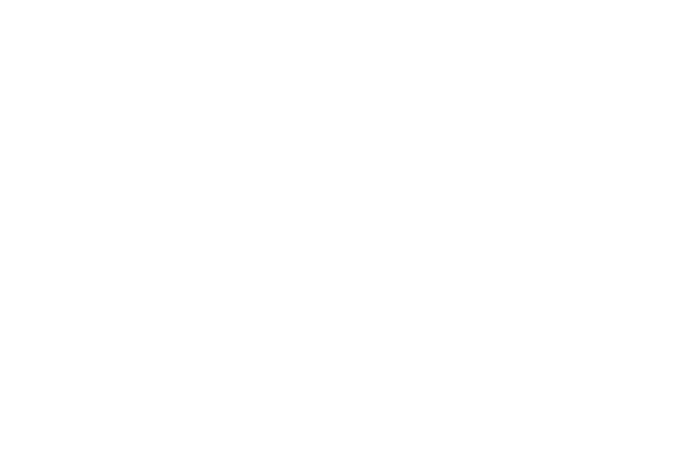

Verbesserte bassreflexöffnung für laminaren fluss
Gute aerodynamische Eigenschaften des Luftstroms (laminar)
erhöhen den Wirkungsgrad und reduzieren Verzerrungen
Responsive Image

Subwoofer alignment tutorials

Spezifikationen
Spezifikation
Frequenzgang
30 Hz ÷ 400 Hz
Max SPL @ 1m:
137 dB
Schallwandler
Woofer
1 x 18'' neo, 4.0'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, RDNet Ethercon
Ausgangsanschlüsse
XLR, RDNet Ethercon
Eingangsempfindlichkeit
+4 dBu
Prozessor
Hochpass-Frequenzen
30 Hz, 40 Hz
Tiefpass-Frequenz
Variable from 50 Hz to 100 Hz
Schutzschaltungen
Thermal, RMS
Limiter
Fast Limiter
Steuerung
Gain, Eq, Preset Switch, Output Delay
RDNet
Yes
Power sektion
Gesamtleistung
2800 W Peak, 1400 W RMS
Kühlung
Forced
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
Baltic birch plywood
Hardware
2 x M20
Griffe
2 x Side
Gitter
Steel
Farbe
Black
Größe / Gewicht
Höhe
708 mm / 27.87 inches
Breite
540 mm / 21.26 inches
Tiefe
732 mm / 28.82 inches
Gewicht
52 kg / 114.64 lbs
Versandinformationen
Verpackung Höhe
780 mm / 30.71 inches
Verpackung Breite
800 mm / 31.5 inches
Verpackung Tiefe
610 mm / 24.02 inches
Verpackungsgewicht
56.8 kg / 125.22 lbs
