Merkmale
  • 2800 W power rating
  • 136 dB SPL Max
  • 30 - 400 Hz Frequency Range
  • 1 x 18" Hyper Ventilation Neodymium Subwoofer
  • DSP Controlled Input Section with selectable presets
  • RDNet remote monitoring and control
  • Delay Control
  • Baltic Birch Cabinet

The SUB 9004-AS is a single 18” high power active subwoofer. It employs a state of the art transducer featuring a hypervented high power neodymium magnetic circuit with 4” voice coil. The extremely high power amplifier is a new design that delivers extended low frequency performance. Due to its rugged construction it is perfect for AV rental inventories.

Part number:

13000546
SUB 9004-AS
EAN 8024530015350

Responsive Image

RCF RDNet

Vernetzte steuerung und vieles mehr
RDNet ist eine solide vernetzte Management- und Steuerungsplattform für kleine, mittelgroße und großformatige Beschallungsanlagen sowie für komplexe und umfangreiche Festinstallationen. RDNet basiert auf einem proprietären Netzwerkprotokoll, das die intuitive Steuerung und Überwachung jedes einzelnen Geräts oder Objekts im RCF Audio-System ermöglicht. Mittels digitaler Signalverarbeitung für jedes Gerät können Presets oder Parameteranpassungen an einzelne Objekte oder Gruppen von Objekten gesendet werden. Netzwerknutzer können Pegel, Delay, EQ (auch phasenlineares FiR) und weitere Einstellungen ändern. Dies schließt auch die erweiterte Subwoofer-Konfiguration mit ein. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können damit das Routing und Parameter verschiedenster RCF-Geräte steuern, z.B. digitale Matrizen oder Verstärker.
Responsive Image

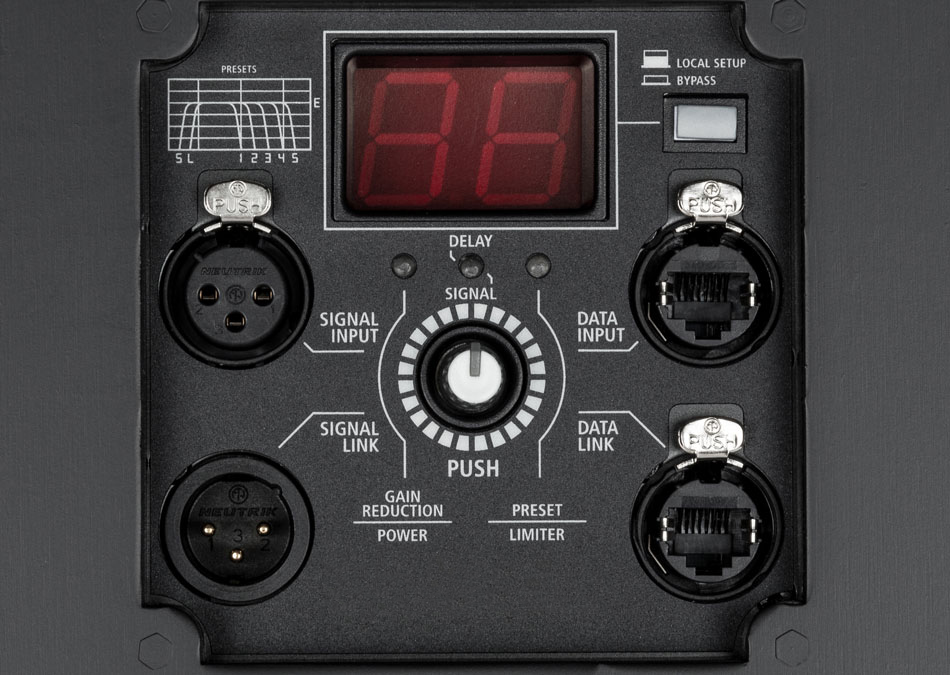

Hochwertige elektronik

Die Endstufe bietet einen integrierten digitalen, rauscharmen 32-Bit-Signalprozessor, der über das RCF-eigene RDNet-Netzwerk die bequeme Steuerung von Soft Limiting, RMS-Begrenzer, Polarität, Lautstärke, Zeitverzögerung und Klangregelung ermöglicht. Die RDNet-Netzwerkmanagement-Software erlaubt den Zugriff auf alle Einstellungen, Monitoringfunktionen und erweiterte Features. Das Bedienfeld auf der Rückseite bietet Einstellmöglichkeiten für Eingangsempfindlichkeit, Low Cut (Filter), Trennfequenz, Lautstärke, Bypass, Delay und Preset-Auswahl. Das Weitbereichsnetzteil gewährleistet bei Netzspannungen von 100 V bis 260 V die volle Leistung. Die Endstufe ist schwimmend auf Gummidämpfern montiert, was zusätzlichen Schutz vor Erschütterungen während des Transports bietet.

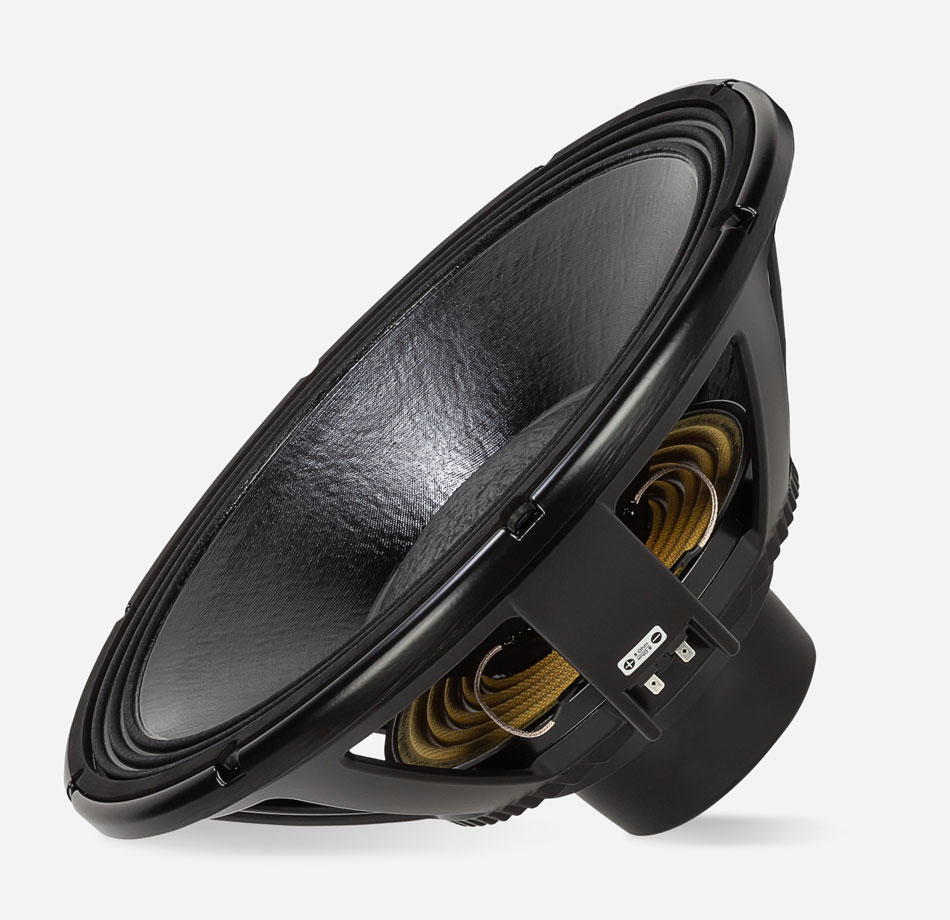

Hyper-ventilation-system

RCF hat diese Komponenten so konzipiert, dass eine möglichst saubere, druckvolle und verzerrungsfreie Tieftonwiedergabe erreicht wird. Die Konusmembran besteht aus 30% Kohlefaser, 20% Glasfaser und 50% Zellstoff. Diese spezielle chemische Zusammensetzung wurde sorgfältig abgestimmt, um die Robustheit und Steifigkeit der Membran zu verbessern, wodurch Verformungen und dadurch entstehende Wirkungsgradverluste vermieden werden. Die innen-/außengewickelte 4-Zoll-Schwingspule auf einem stabilen Fiberglas-Spulenkörper gewährleistet eine effizientere Kühlung. Der Spulenkörper ist innen und außen mit Nomex verstärkt, was die Steifigkeit des Gesamtaufbaus weiter erhöht und für einen verbesserten Energietransfer zwischen Schwingspule und Membrankörper sorgt. Um die von der Hochleistungsschwingspule erzeugte Hitze besser abzuleiten, haben die RCF-Ingenieure das einzigartige „Hyper-Ventilation“-System mit minimalen Leistungsverlusten entwickelt. Die Lautsprechermembran ist wasserabweisend.
Responsive Image
Responsive Image

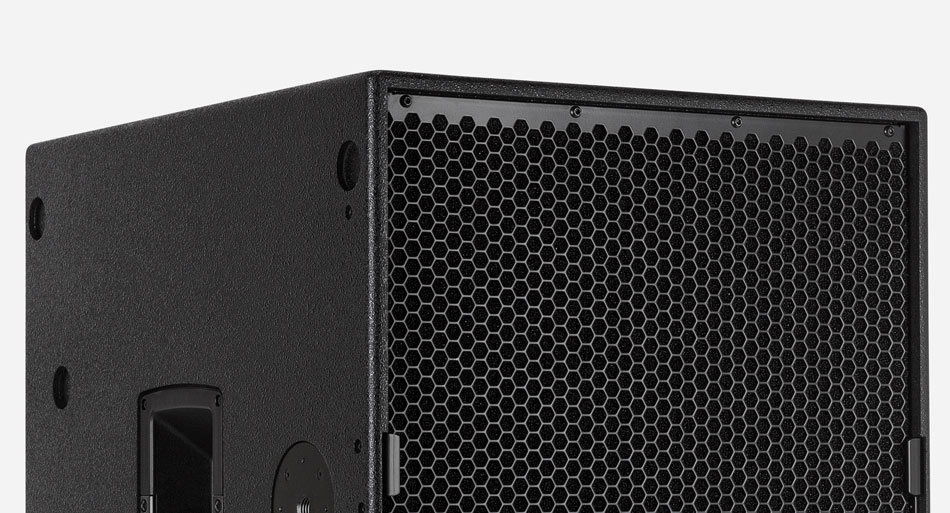

Gehäuse

Das Gehäuse ist aus hochwertigem Birken-Multiplex gefertigt. Jede Schicht ist mit einem speziellen wasserfesten Klebstoff verleimt, der das Gehäuse absolut wetterfest macht. Die Subwoofer sind stapelbar und leicht und lassen sich bequem auf- und abbauen. Hochständerflansche auf der Oberseite und an der Seite erlauben die Verwendung der Box in verschiedenen Konfigurationen. Das abnehmnare Rollbrett mit extrem robusten Laufrollen erleichtert den Transport.

Subwoofer alignment tutorials

Spezifikationen
Spezifikation
Frequenzgang
30 Hz ÷ 400 Hz
Max SPL @ 1m:
136 dB
Schallwandler
Woofer
1 x 18'' neo, 4.0'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, RDNet Ethercon
Ausgangsanschlüsse
XLR, RDNet Ethercon
Eingangsempfindlichkeit
+4 dBu
Prozessor
Hochpass-Frequenzen
35 Hz, 50 Hz
Tiefpass-Frequenz
Variable from 50 Hz to 400 Hz
Schutzschaltungen
Thermal, RMS
Limiter
Fast Limiter
Steuerung
Gain, Eq., Preset Switch, Output Delay
RDNet
Yes
Power sektion
Gesamtleistung
2800 W Peak, 1400 W RMS
Kühlung
Forced
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
Baltic birch plywood
Hardware
2xM20
Griffe
2 Side
Pole Mount/Cap
M20 thread
Gitter
Steel
Farbe
Black
Größe / Gewicht
Höhe
700 mm / 27.56 inches
Breite
558 mm / 21.97 inches
Tiefe
700 mm / 27.56 inches
Gewicht
57 kg / 125.66 lbs
Versandinformationen
Verpackung Höhe
770 mm / 30.31 inches
Verpackung Breite
770 mm / 30.31 inches
Verpackung Tiefe
630 mm / 24.8 inches
Verpackungsgewicht
61.8 kg / 136.25 lbs
