Merkmale
  • 128 dB maximaler Schalldruckpegel
  • 2-Kanal-Class-D-Endstufe, 2100 W
  • Linearer Frequenzgang, Übertragungsbereich 70 - 20.000 Hz
  • 1,75-Zoll PKX / Neodym-Kompressionstreiber
  • 2 x 6-Zoll-Neodym-Hochleistungstieftöner
  • Drehbarer 100° x 70° TRW-Waveguide
  • FiRPHASE und Bass Motion Control

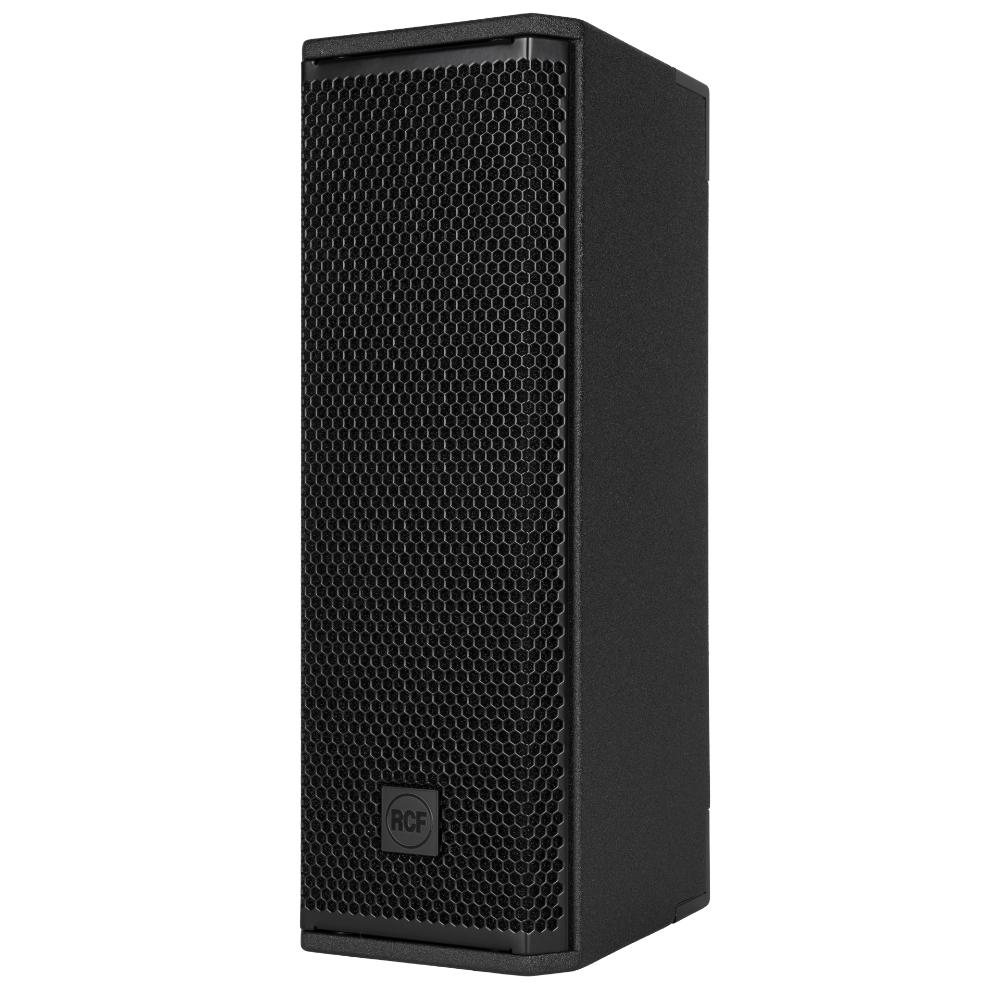

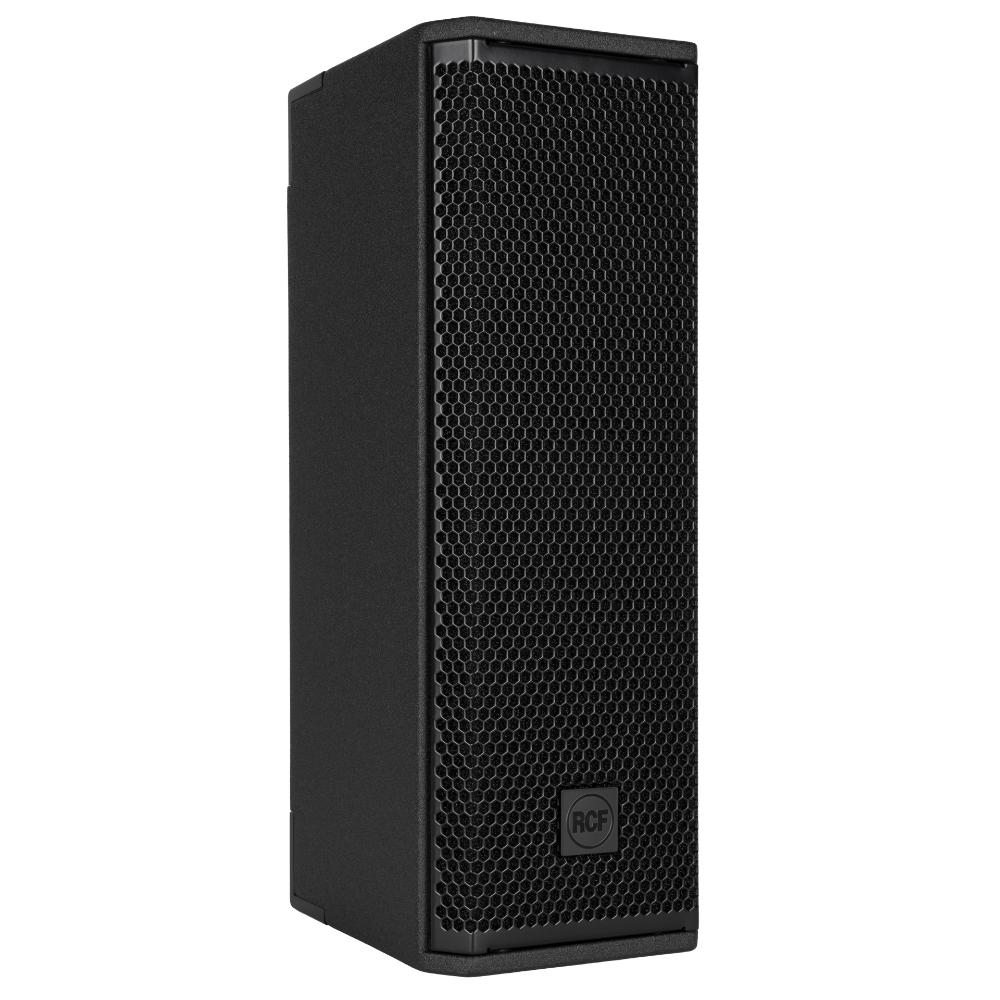

Die NXL 14-A ist die kompakteste Aktivbox der professionellen NXL Serie. Sie verfügt über zwei symmetrisch angeordnete 6-Zoll-Tieftöner und den neuen Precision Transducers 1,75-Zoll-PKX-Treiber auf einem drehbaren TRW-Waveguide, die von einer 2100 Watt starken 2-Kanal-Endstufe angesteuert werden. Die in Schwarz oder Weiß erhältliche NXL 14-A ist auf Präzision, hohe Leistung und einen einfachen Transport für vielfältigste Live-Anwendungen ausgelegt. Sie eignet sich perfekt für die Sprach- und Gesangswiedergabe und als kompakte Live-Beschallungsanlage in Kombination mit Subwoofern der SUB Serie, sowie in immersiven Systemen oder als Fill-Lautsprecher.


NEW

Part number:

13000888

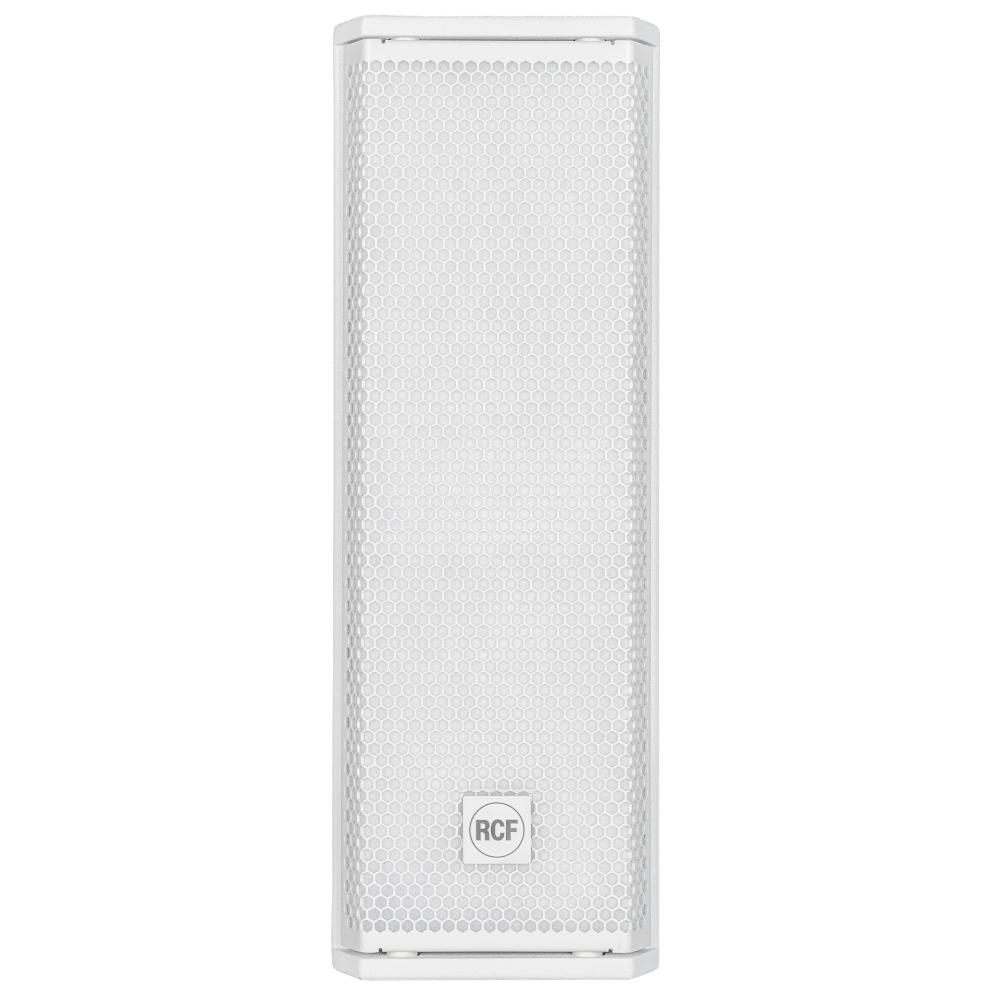

NXL 14-A
220-240V, Black - RAL 9005, EAN 8024530022006

13000891
NXL 14-A W
220-240V, White - RAL 9003, EAN 8024530022013

13000892
NXL 14-A
100-120V, Black - RAL 9005, EAN 8024530022204

13000893
NXL 14-A W
100-120V, White - RAL 9003, EAN 8024530022211

Kompaktes Maß.

Massiver Klang.

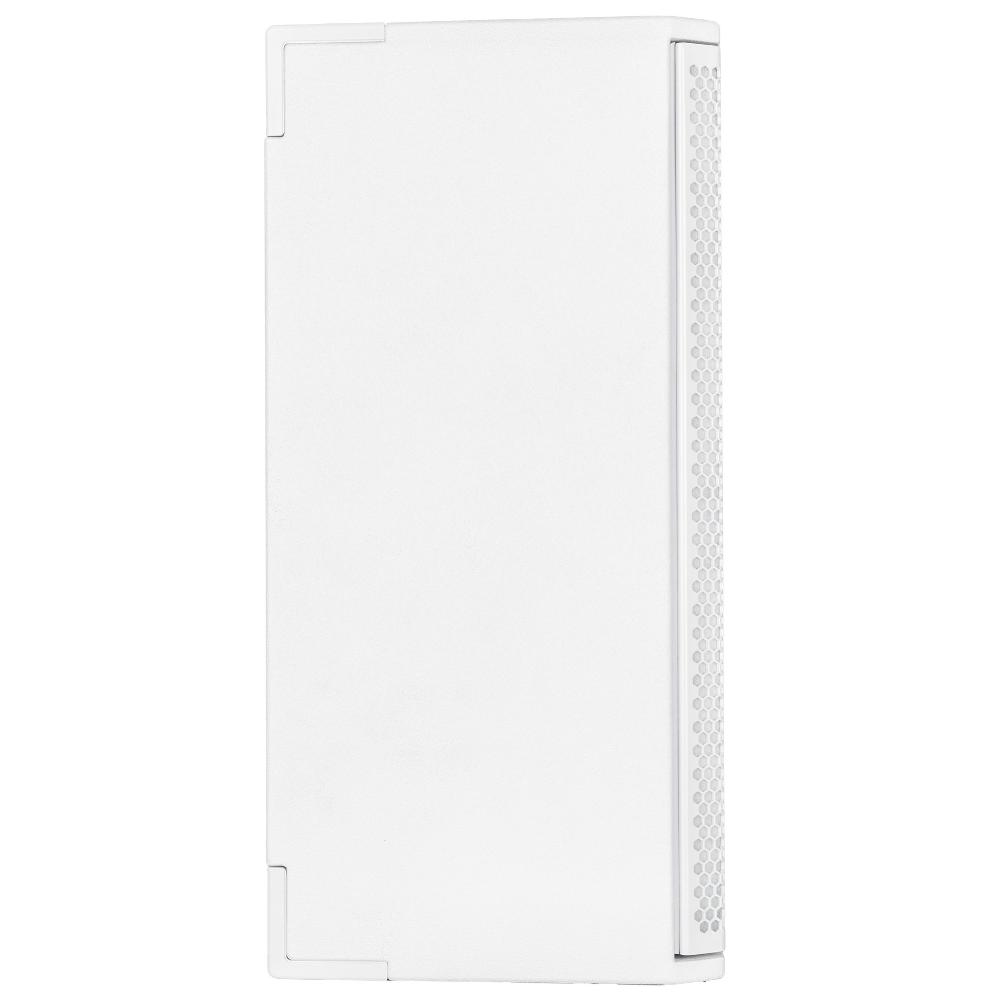

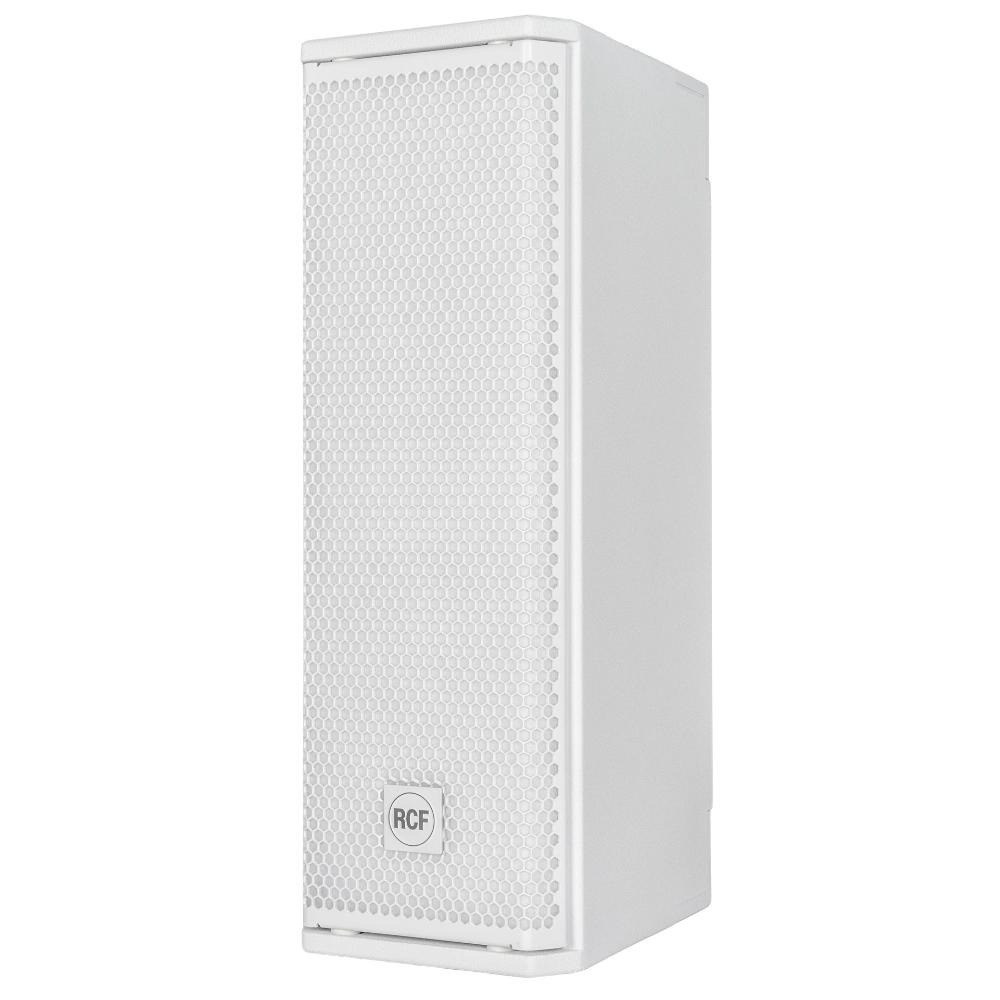

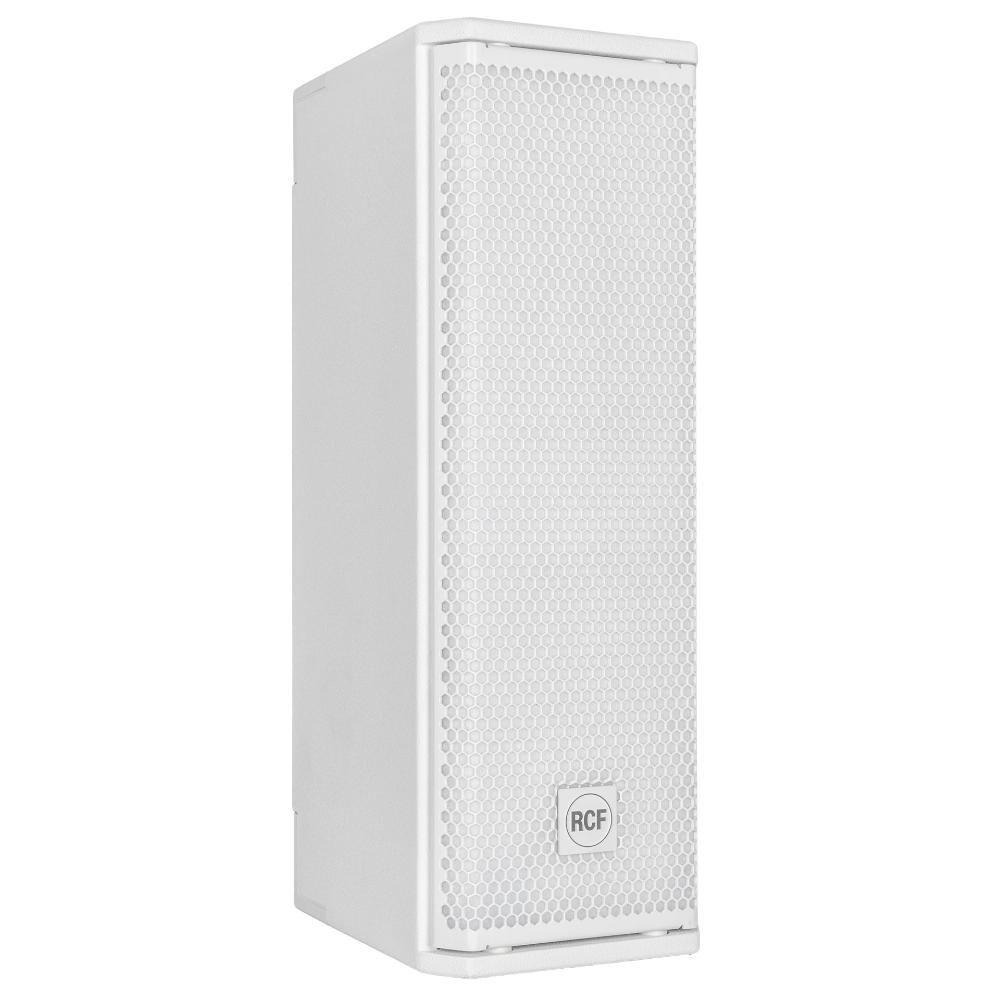

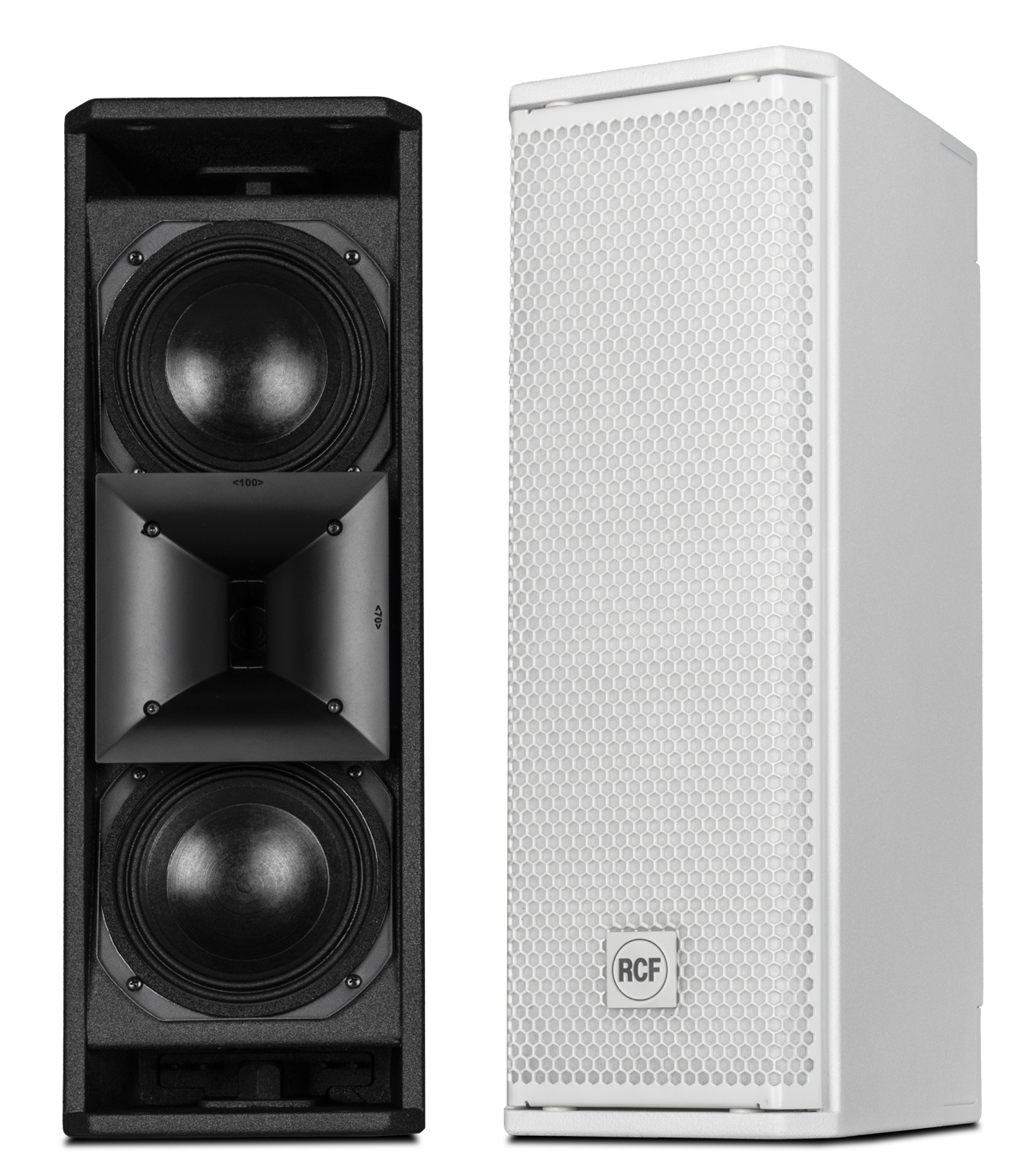

Die NXL 14-A ist die kompakteste Aktivbox der professionellen NXL Serie. Die Punktschallquelle in eleganter Optik in Schwarz oder Weiß ist auf Transparenz, Leistung und Vielseitigkeit in unterschiedlichsten Live- oder Installationsanwendungen ausgelegt. Sie ist ideal für die Sprach- und Gesangswiedergabe und überzeugt als kompakte Live-Beschallungsanlage in Kombination mit Subwoofern der SUB Serie, sowie in immersiven Systemen oder als zuverlässiger Fill-Lautsprecher. Die NXL 14-A bietet professionelle Audio-Performance dort, wo es darauf ankommt.
Responsive Image

Leistung, die bewegt

Die leistungsstärkste Endstufe ihrer Klasse. Mit 2100 W Leistung ist die 2-Kanal-Class-D-Endstufe 50 Prozent leistungsstärker als ihre Vorgängermodelle und erreicht so beeindruckende Schalldruckpegel mit ultraschneller Ansprache und einer natürlichen Transientenwiedergabe bei minimalem Leistungsverlust. Die NXL-Endstufen-Module sind zudem so energieeffizient, dass sie keinen Lüfter zur Kühlung benötigen. Die Endstufe sitzt im hinteren Gehäusebereich auf einem fest installierten Kühlkörper, der keine beweglichen Teile enthält. Der Signaleingangsweg wurde auf minimale Verzerrungen ausgelegt und verfügt für zusätzliche Sicherheit über einen modernen Limiter, der die Klangeigenschaften des Eingangssignals bei allen Pegeln aufrechterhält. Alle NXL Endstufen sind für maximale Sicherheit normiert (EN62368-1) und werden von einem ultraleichten Schaltnetzteil versorgt.

Responsive Image

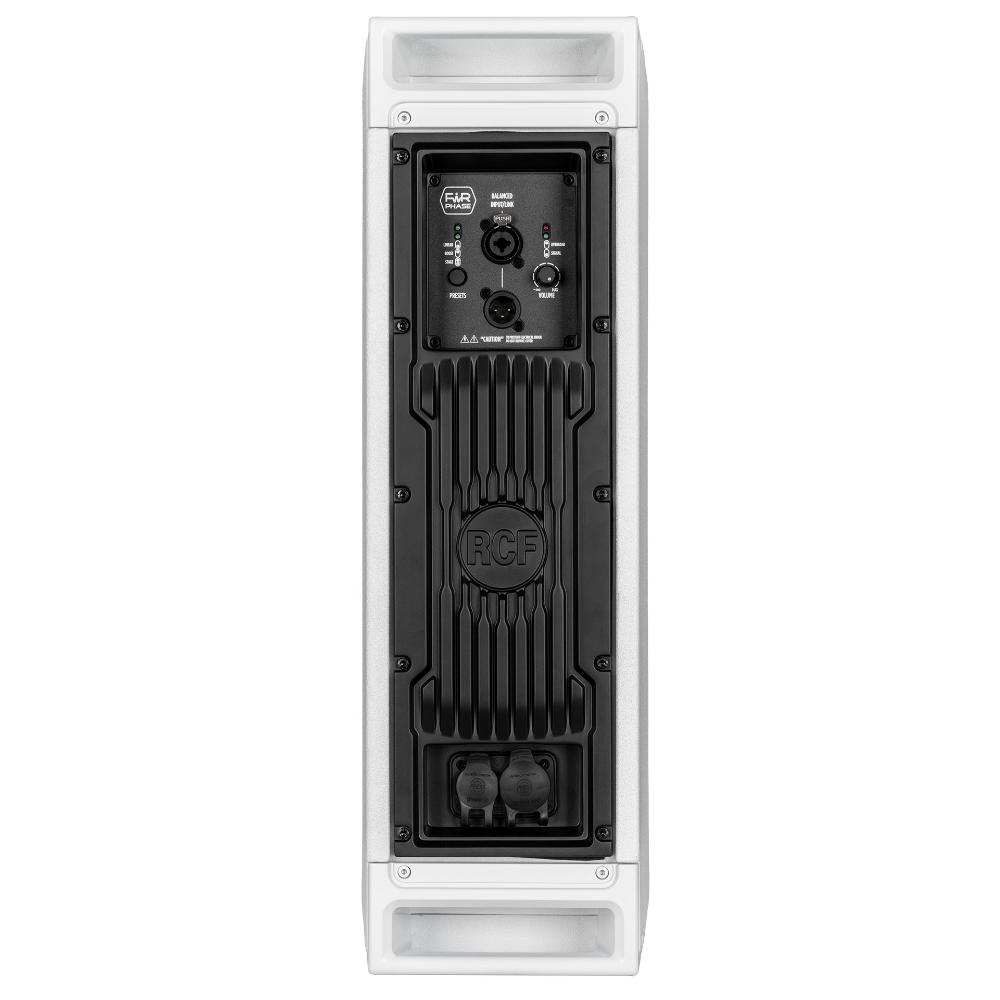

1
Line-Eingang, symmetrisch
2
Line-Link/Ausgang, symmetrisch
3
Lautstärkeregelung [zum Anpassen der Lautstärke drehen]
4
Status-LEDs: SIGNAL [grün – sicherer Eingangspegel] und ÜBERLAST [rot – Limiter aktiv]
5
Auswahltasten für Presets
6
Presets:
LINEAR – Fein abgestimmter Sound für absolute Transparenz
BOOST – Mehr Loudness für Hintergrundmusik oder druckvollen Bass
STAGE – Optimale Einstellung für Frontfill-Einsatz
7
Rückseite aus Aluminium
Responsive Image

Hochtöner

Der 1,75-Zoll-Kompressionstreiber verfügt über eine neu entwickelte Kalotte aus PKX (modifiziertem Polyetheretherketon). PKX ist ein biegesteifes und leichtes, farbloses organisches Polymer. Dieses thermoplastische Kunstharz eignet sich aufgrund seiner besonderen Eigenschaften optimal für Audioanwendungen. Vom „RCF Precision Transducers“-Labor entwickelt und mit Verstärkungsrippen für dünne Hochleistungskalotten versehen, bietet dieser neue Kompressionstreiber größere Präzision und Zuverlässigkeit.

Responsive Image
Responsive Image

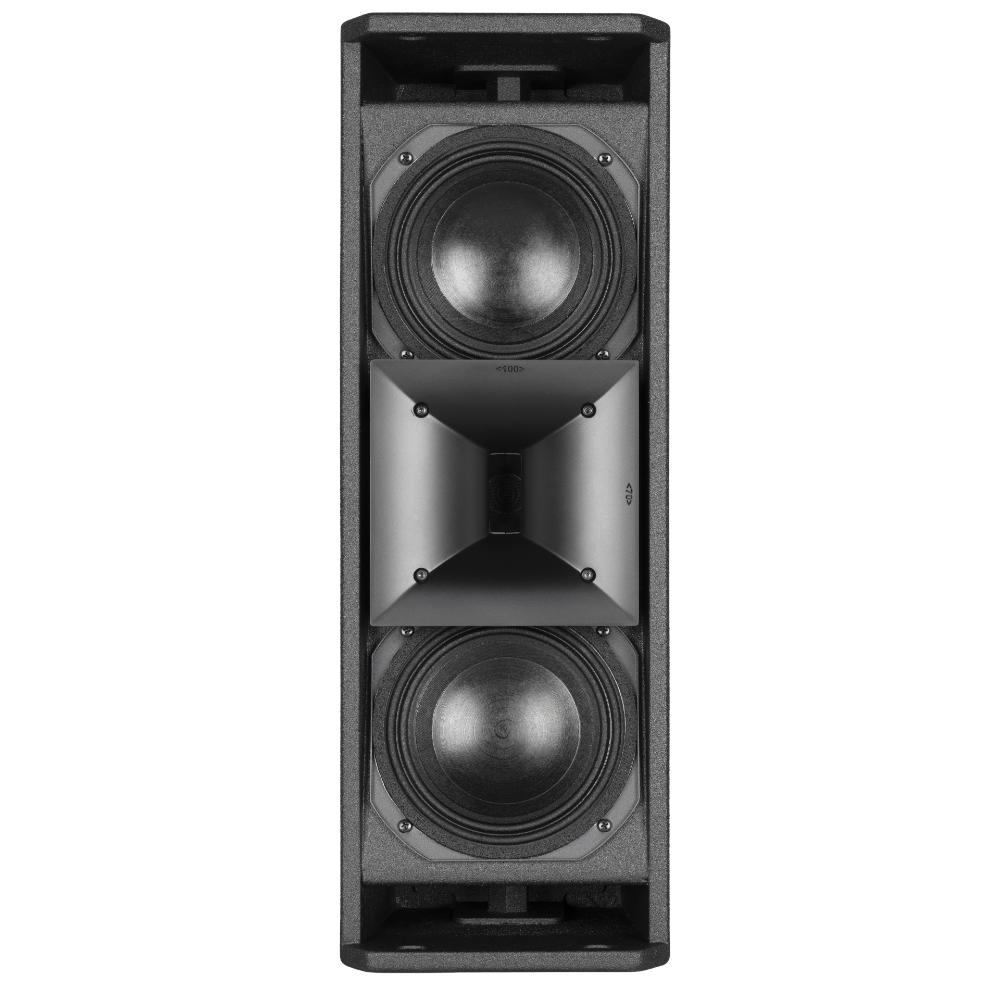

Tieftöner

Die Konfiguration mit zwei 6-Zoll-Neodym-Tieftönern liefert ein robustes Bass-Fundament. Die Konusmembran besteht aus einem wasserbeständigen, faserverstärkten Material, das Langlebigkeit und gleichbleibende Klangqualität in unterschiedlichen Umgebungen gewährleistet. Die 2-fach gerollte Gewebesicke erhöht den Wirkungsgrad und den Gesamtschallpegel. Darüber hinaus bietet die hyperventilierte Magnetkonstruktion eine verbesserte Kühlung und höhere Belastbarkeit, wodurch eine transparentere und präzisere Klangwiedergabe erzielt wird.

Optimale Richtwirkung

Die symmetrisch ausgerichteten Schallwandler sorgen für eine kohärente Schallwellenabstrahlung und lineare Wiedergabe, um sowohl bei horizontaler als auch vertikaler Ausrichtung eine gleichmäßige und kontrollierte Richtwirkung zu gewährleisten. Der drehbare Waveguide gewährleistet eine präzise und konstante Abdeckung mit einem Abstrahlwinkel von 100º x 70º. Diese besondere Konfiguration ermöglicht eine ausgezeichnete Kontrolle der Richtwirkung und erhöht deutlich die Sprachverständlichkeit in problematischen akustischen Umgebungen.



Mit dem SUB AX kombinieren

Schöpfen Sie das Potential Ihrer NXL 14-A voll aus – mit der SUB AX Serie von RCF. Der Schlüssel zur Optimierung Ihrer PA ist die genaue Abstimmung zwischen den Subwoofern und den Top-Lautsprechern. Dies verbessert nicht nur die allgemeine Klangqualität, sondern optimiert auch die Basswiedergabe, damit das Publikum die Musik nicht nur hört, sondern auch fühlt.

Responsive Image
Dank abgestimmter Frequenzweichen-Presets für den NXL 14-A ist Ihr Audiosystem nach wenigen einfachen Schritten bereit für die Show. Verbinden Sie einfach Ihre Lautsprecher mit dem SUB AX, wählen Sie das Frequenzweichen-Preset über die Bedienoberfläche aus – und es kann losgehen. Die optimierte FiRPHASE-Technologie sorgt für eine lineare Phasenlage auch in den tiefsten Frequenzen des Subwoofers.

SUB AX Subwoofer sind als 15- oder 18-Zoll-Ausführung erhältlich und liefern kraftvolle Tiefbässe (bis zu 135 dB) mit makelloser Präzision durch das Zusammenspiel von starken Class-D-Endstufen mit 2200 Watt Leistung und langhubigen Hochleistungslautsprechern. Dank integrierter Stereo-Frequenzweichen, 8-Band-EQ, Delays, werksseitig eingestellter Frequenzweichen-Presets, Farb-Touchpanel und Fernbedienbarkeit per Bluetooth® erzielen Sie mit dem SUB AX mühelos Ihren maßgeschneiderten Live-Sound. Für den harten Bühnenalltag entwickelt, ist der SUB AX mit seiner robusten Konstruktion und der Nierencharakteristik-Option die perfekte Lösung für kraftvollen, präzisen Bass in einem mobilen Format.

Begeistern Sie Ihr Publikum

Dank RCF Precision Transducers und der Gehäusekonstruktion aus Holz ist die NXL Serie das flexibelste Aktivboxen-System von RCF, wenn hohe Leistung und herausragende Klangqualität gefordert sind. Der integrierte DSP sorgt für einen umfassenden Schutz der Schallwandler und bietet FiRPHASE- und BMC-Signalverarbeitung für eine gleichmäßige Schallabstrahlung ohne Phasenverschiebungen und eine präzise Tiefbasswiedergabe bei jeder Lautstärke. Mit ihrem schlanken Design und minimierter Grundfläche empfiehlt sich die NXL Serie als leistungsstarke Beschallungsanlage vor allem für Orte mit begrenztem Platzangebot.

Zuverlässig und robust für den täglichen Einsatz

Als ideale mobile PA für den täglichen Einsatz konzipiert, bietet die NXL 14-A eine umfangreiche Ausstattung für professionelle Anwender. Das wetterfeste Gehäuse besteht aus hochfestem Multiplex mit einer robusten, kratzfesten Polyurea-Beschichtung. Das schlanke Design gewährleistet ein Höchstmaß an Flexibilität auf engstem Raum und kleinen Bühnen und liefert extreme Leistung, ohne kritische Sichtlinien zu blockieren.

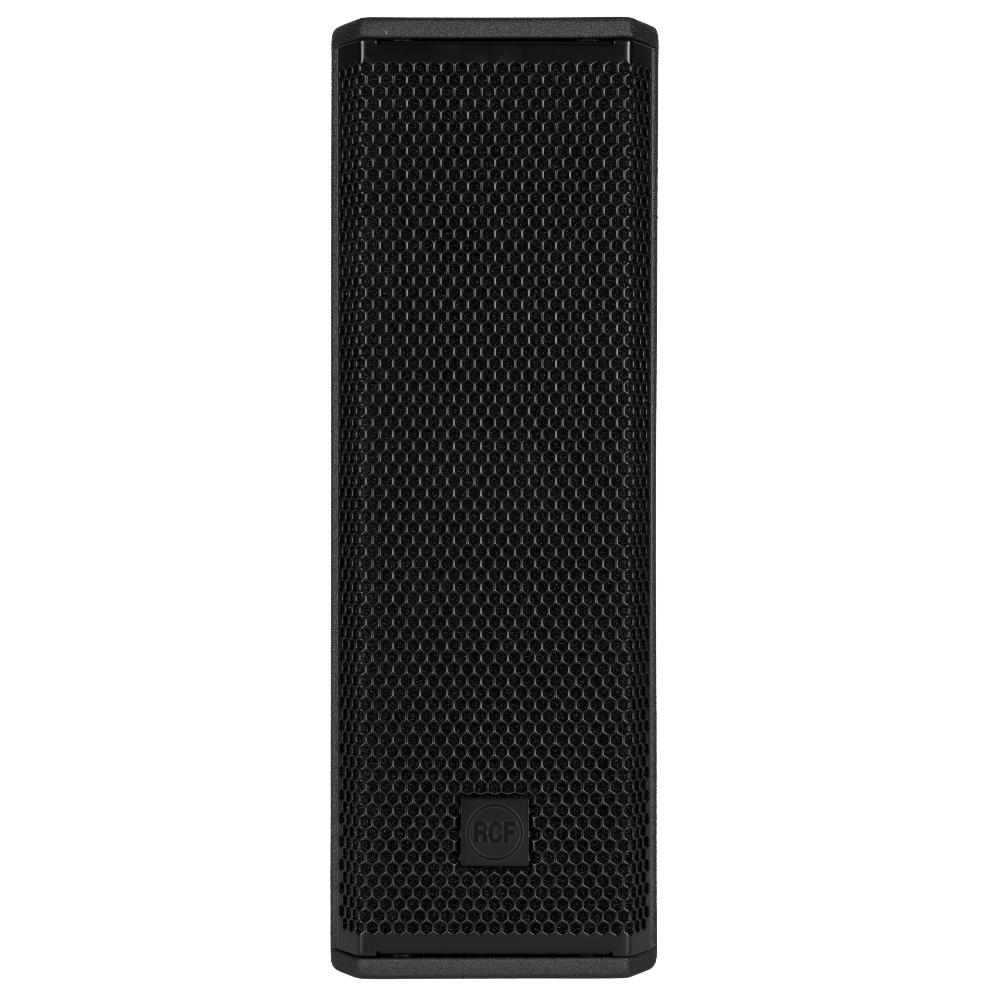

Ein stabiles, pulverbeschichtetes Metall-Frontgitter schützt die Vorderseite, während eine Akustikschaumstoff-Kaschierung die Innenseite des Frontgitters gegen Staub und Feuchtigkeit abschirmt.
Responsive Image Responsive Image

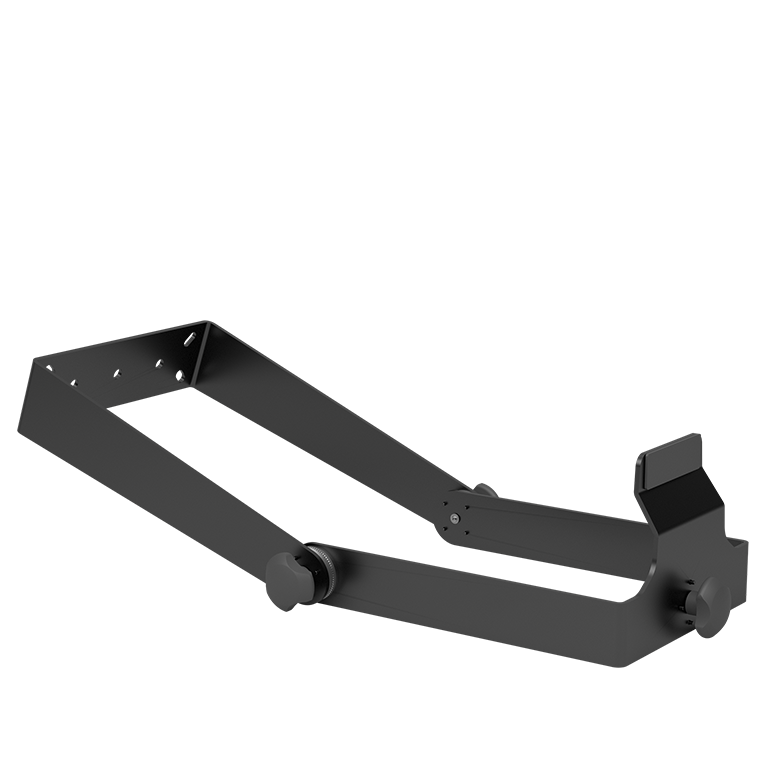

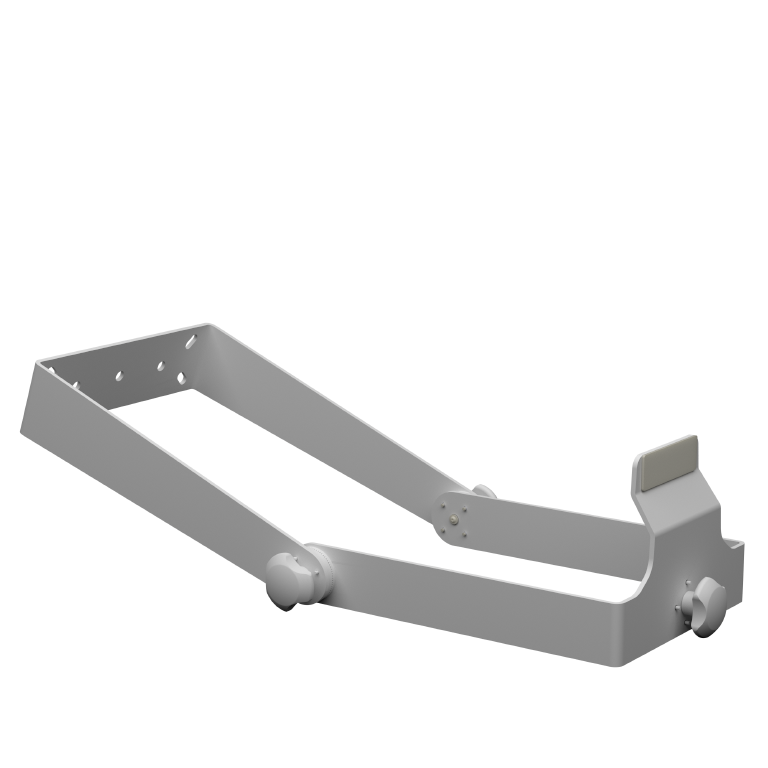

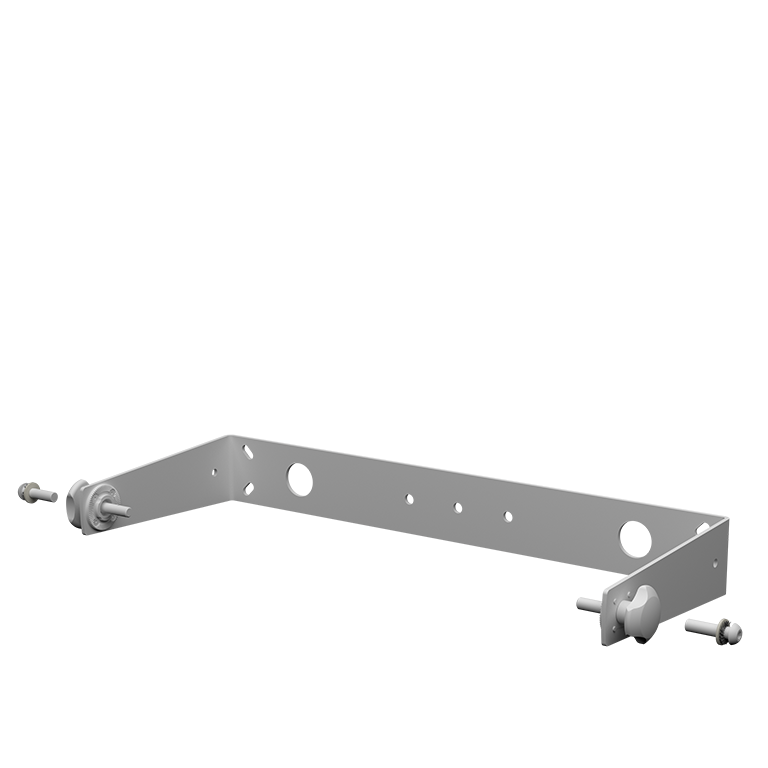

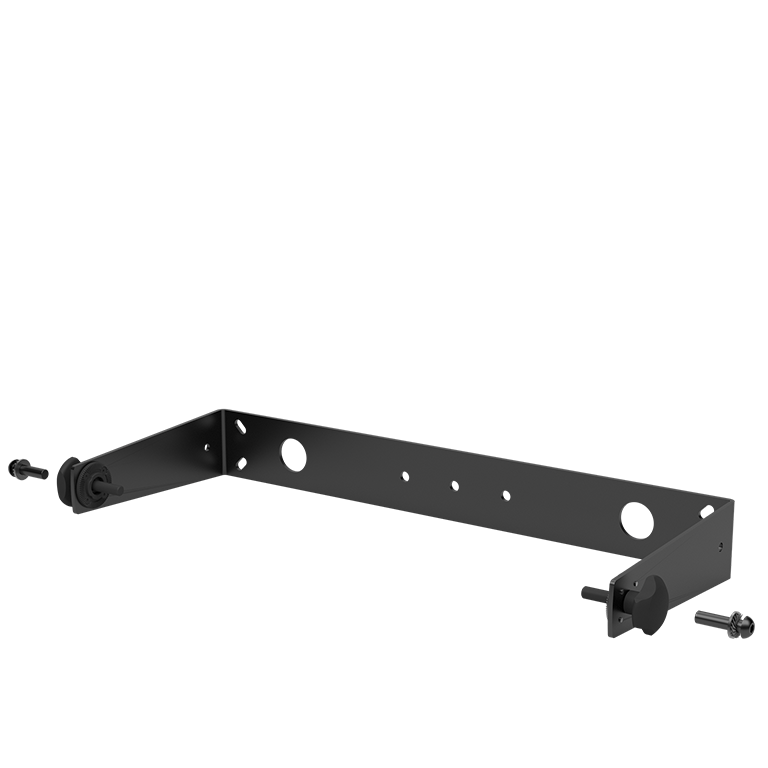

Flexible Montage

Mit dem flexiblen Rigging-Zubehör und der unauffälligen Gehäuseausführung ist die NXL 14-A die perfekte Lösung für verschiedenste Konfigurationen, darunter Flug-, Stangen-, Traversen-, Wand- oder Deckenmontage – in jedem Winkel und in horizontaler oder vertikaler Ausrichtung. Das drehbare Waveguide (mit drehbarem Logo) sorgt in jeder Position für eine perfekte Kontrolle der Abstrahlung.

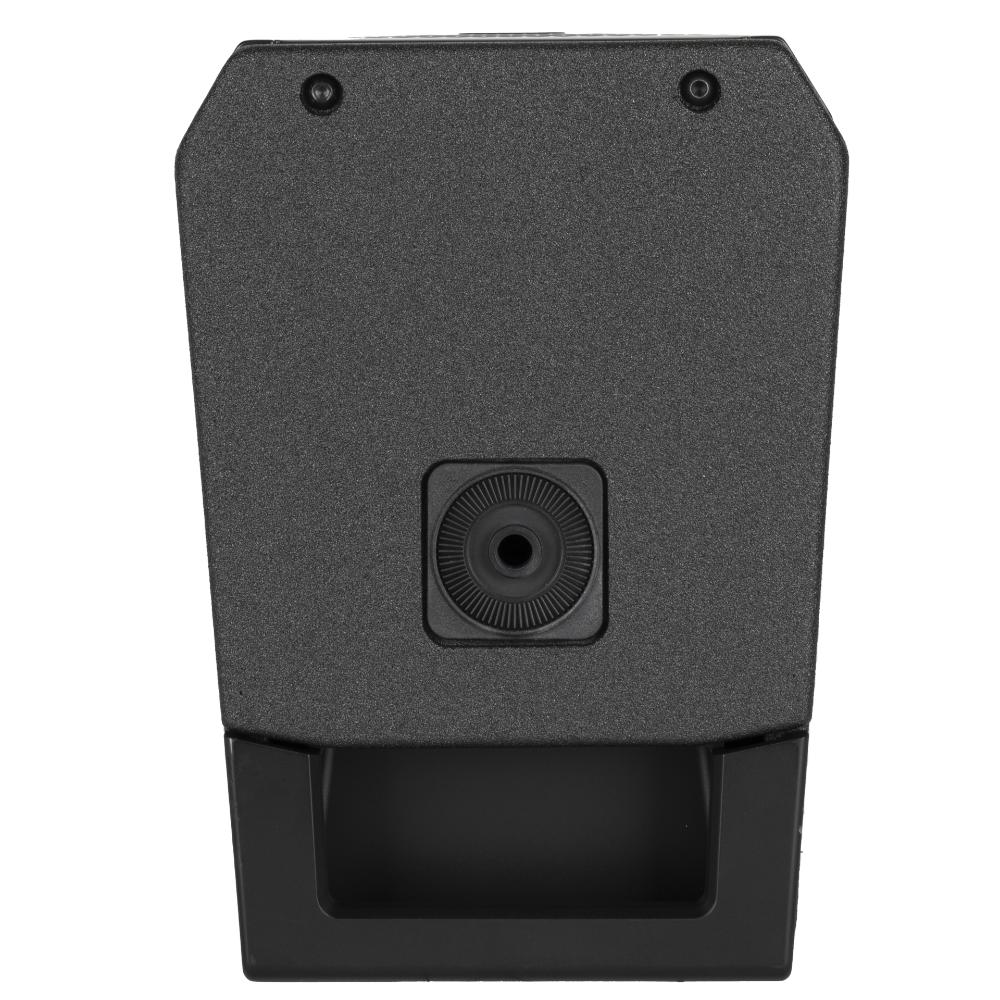

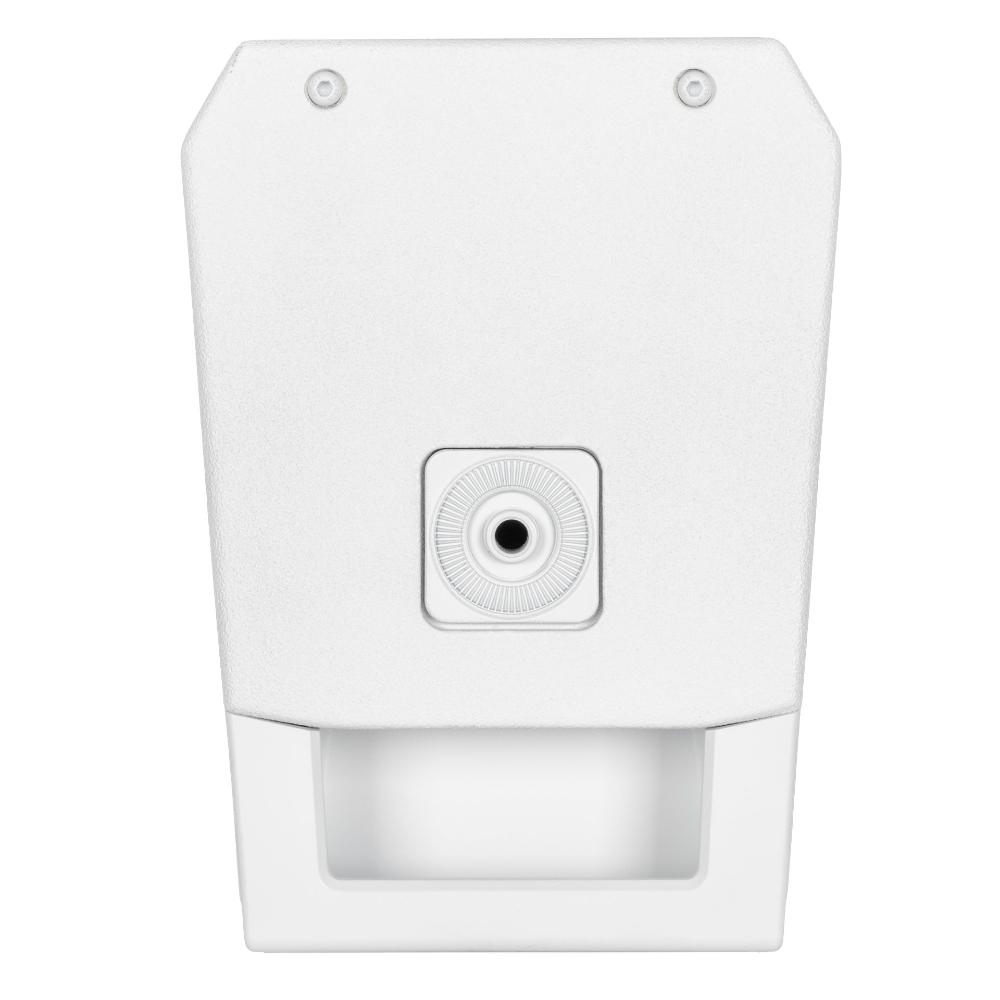

Der Lautsprecher lässt sich schnell und unkompliziert montieren. Praktische Quick-Fit-Buchsen auf der Ober- und Unterseite des Gehäuses ermöglichen die schnelle Verbindung mit Montagezubehör. Ganz gleich, wie Ihr Setup ausieht – für die NXL 14-A findet sich immer ein Platz.
Responsive Image Responsive Image

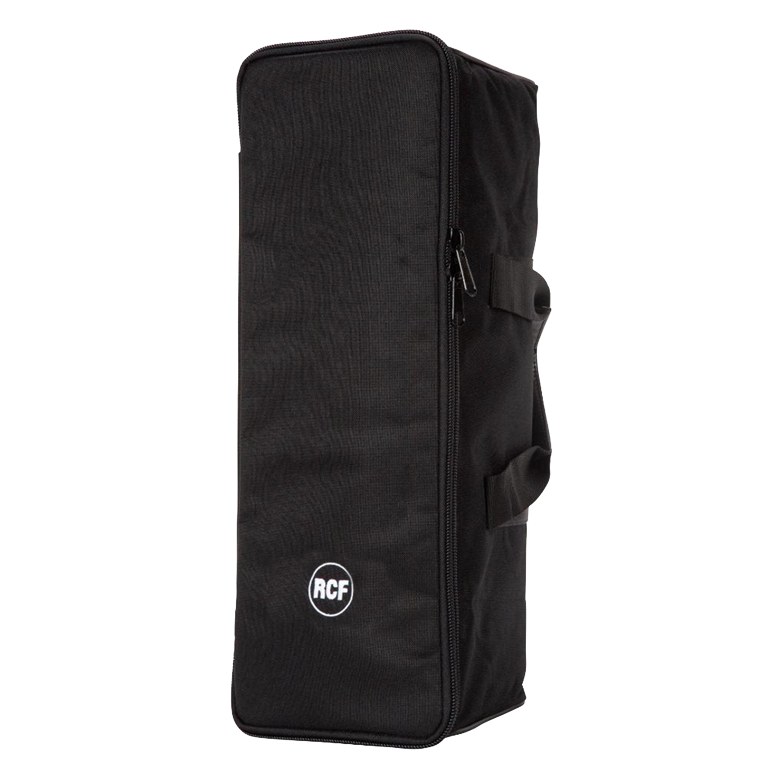

Mit Tragegriffen an der Ober- und Unterseite lässt sich die NXL 14-A mühelos bewegen, während die gepolsterte Schutzhülle* einen sicheren Transport und erhöhte Mobilität gewährleistet.
*separat erhältlich

Tourneetaugliche Konstruktion

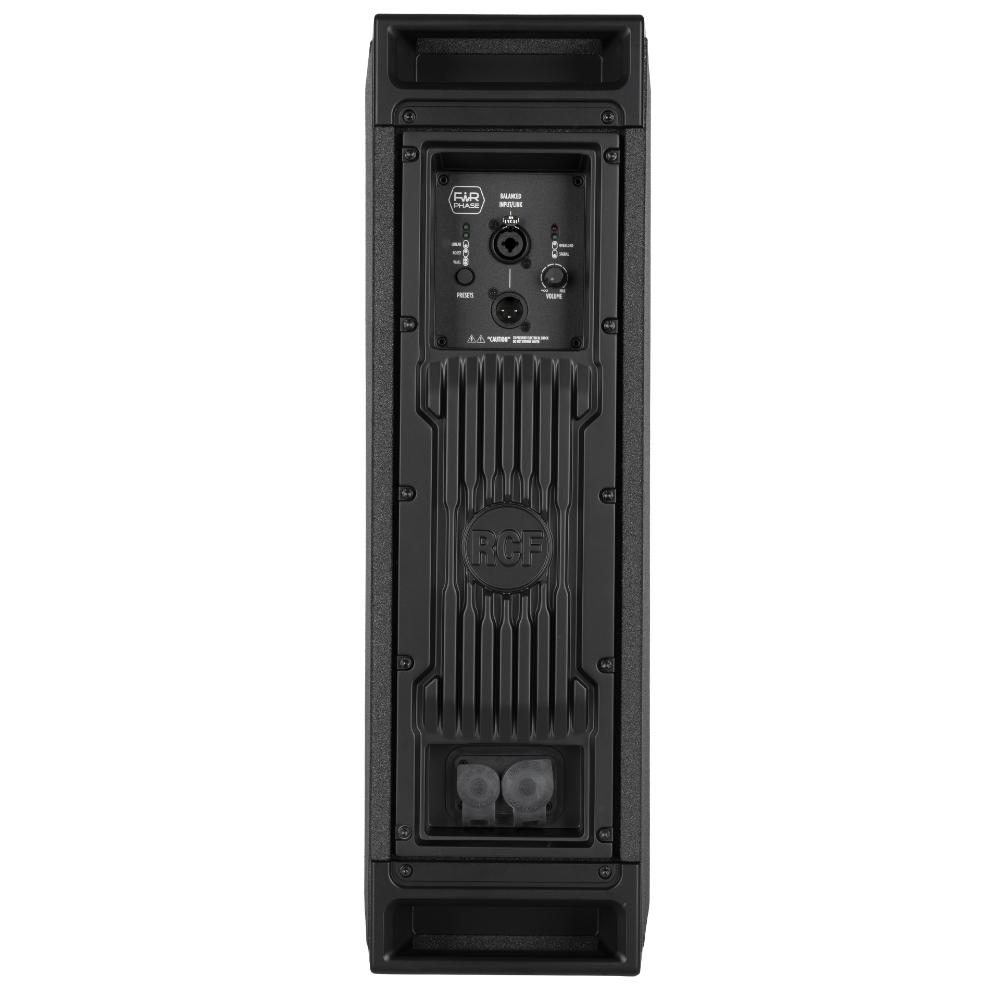

Die rückseitig auf ein massives, gefrästes Aluminium-Chassis montierte Endstufe gewährleistet eine effiziente Wärmeableitung. Das robuste Gehäuse ist intern verstärkt und hält mit den wasserdichten powerCON® TRUE1-TOP-Netzanschlüssen auch widrigen Bedingungen beim Betrieb im Freien stand.
Responsive Image
Responsive Image

Bass Motion Control

Um eine erweiterte Basswiedergabe und mehr Leistung zu erzielen, ersetzte unser Entwicklerteam den Standard-Hochpassfilter durch eine zukunftsweisende Technologie. Wir stellen vor: BMC (Bass Motion Control), unser innovatives Feature zur Steuerung der Tieftöner-Auslenkung. Die Box mit BMC verarbeitet selbst die tiefsten hörbaren Frequenzen, ohne Kompromisse bei der Stabilität der Tieftöner einzugehen – für einen linearen, erweiterten Bassbereich und einen ausgewogenen Sound.

BMC ist ein Algorithmus, der das dynamische Verhalten des Tieftöners umfassend analysiert und auf Basis dieser spezifischen Daten ausschließlich übermäßige Auslenkungen einschränkt. Dies ermöglicht vollständige Freiheit bei der Signalwiedergabe durch den Schallwandler. Herkömmliche Hochpassfilter sollen Schäden am Tieftöner verhindern, beeinflussen jedoch gleichzeitig auch das Phasenverhalten. Dank des neuen BMC Algorithmus ist dieses Problem nun Geschichte.

Neue perspektive auf linearität

Die Lautsprecher von RCF werden auf der Grundlage einer proprietären, fortschrittlichen FIR-Filter-Technologie entwickelt, die ein transparentes Klangbild, absolute Klarheit und ein perfektes Stereobild gewährleistet.
Die speziellen FiRPHASE-Filter ermöglichen eine gleichmäßige Schallverteilung für alle Zuhörer ohne Phasenverzerrungen bei minimalen Latenzen im Gesamtsystem.
Responsive Image
Spezifikationen
Spezifikation
Frequenzgang
70 Hz ÷ 20000 Hz
Max SPL @ 1m:
128 dB
Horizontaler Abstrahlwinkel:
100°
Vertikaler Abstrahlwinkel:
70°
Schallwandler
Kompressionstreiber:
1 x 1.0'' neo, 1.75'' v.c
Woofer
2 x 6.0'' neo, 2.0'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
Combo XLR/Jack
Ausgangsanschlüsse
XLR
Eingangsempfindlichkeit
-2 dBu/+4 dBu
Prozessor
Übergangsfrequenz
1200
Schutzschaltungen
Excurs.
Limiter
Fast Limiter
Steuerung
Linear/Boost/Stage Presets, Volume.
Power sektion
Gesamtleistung
2100 W Peak
HF Bereich
700 W Peak
Tiefe Frequenzen
1400 W Peak
Kühlung
Convection
Verbindungen
Powercon TRUE1 TOP IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
Plywood
Hardware
2X M10 TOP AND BOTTOM
2X PIN D.10
Griffe
2 TOP AND BOTTOM
Pole Mount/Cap
Quick-fit socket
Gitter
Steel
Farbe
Black - RAL 9005, White - RAL 9003
Größe / Gewicht
Höhe
567 mm / 22.32 inches
Breite
197 mm / 7.76 inches
Tiefe
270 mm / 10.63 inches
Gewicht
12.8 kg / 28.22 lbs
Versandinformationen
Verpackung Höhe
600 mm / 23.62 inches
Verpackung Breite
232 mm / 9.13 inches
Verpackung Tiefe
302 mm / 11.89 inches
Verpackungsgewicht
14.6 kg / 32.19 lbs
