MX 9504 AMPLIFIED MASTER UNIT
RCF-Produkte suchen
Suchsystem wählen
ARCHIVED
VOICE ALARM EN54

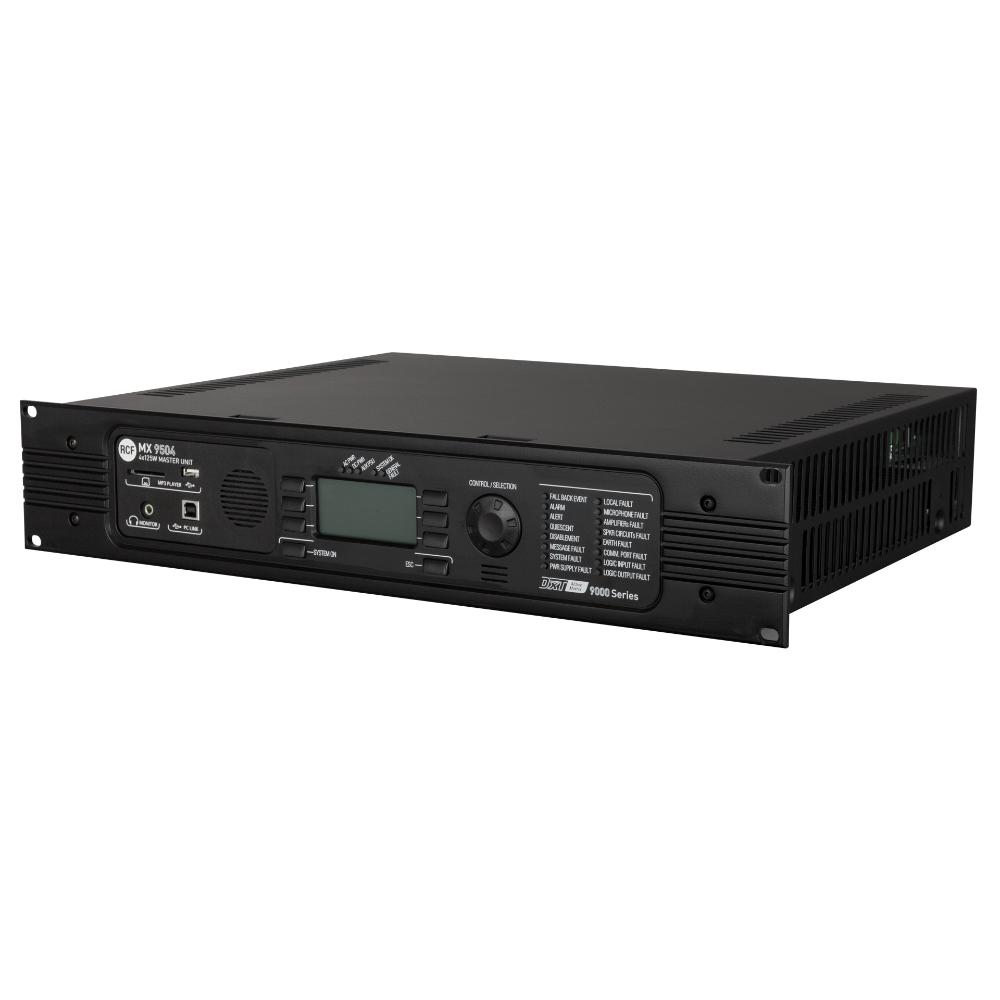

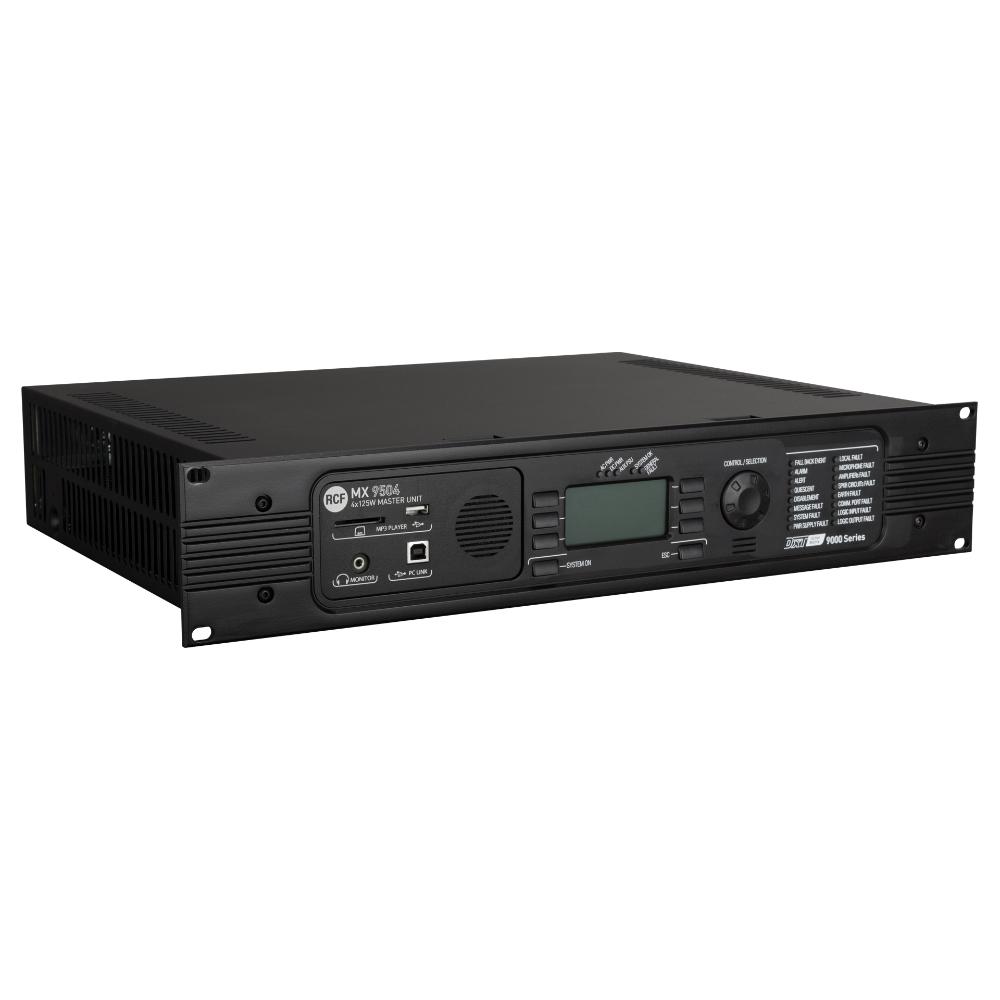

MX 9504
AMPLIFIED MASTER UNIT
- 8 x 6 configurable digital matrix
- Powerful DSP platform on-board
- Dual AC and DC power supply
- 4 x 125 W power amplifier
![](https://www.rcf.it/documents/20128/824984/000_MX-9504-left_gallery.png/b9f95406-7b9c-ef7e-1dd9-4aca783f966c?version=1.1&t=1636012785554&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/001_MX-9504-front_gallery.jpg/fd9a3720-9696-94b3-acf8-0b1e94331e7c?version=1.1&t=1636012788042&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/002_MX-9504-left_gallery.jpg/51cd3026-76f4-fbe3-723f-03d9171c705b?version=1.1&t=1636012790732&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/003_MX-9504-right_gallery.jpg/3b025071-223b-4d73-7ac3-85b03c0c6266?version=1.1&t=1636012793331&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/000_MX-9504-left_gallery.png/b9f95406-7b9c-ef7e-1dd9-4aca783f966c?version=1.1&t=1636012785554&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/001_MX-9504-front_gallery.jpg/fd9a3720-9696-94b3-acf8-0b1e94331e7c?version=1.1&t=1636012788042&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/002_MX-9504-left_gallery.jpg/51cd3026-76f4-fbe3-723f-03d9171c705b?version=1.1&t=1636012790732&imagePreview=1)
![](https://www.rcf.it/documents/20128/824984/003_MX-9504-right_gallery.jpg/3b025071-223b-4d73-7ac3-85b03c0c6266?version=1.1&t=1636012793331&imagePreview=1)
Merkmale
- 8 x 6 configurable digital matrix
- Powerful DSP platform on-board
- Dual AC and DC power supply
- 4 x 125 W power amplifier
- PC software configuration
- Emergency messages on monitored memory
- 12 configurable monitored GPI
- 8 configurable monitored GPO
- Front panel HMI
MX 9504 is the DXT 9000 system master unit with 4 x 125 W Class D on-board power amplifier: it shall be used for small and medium applications limited requiring limited output power and number of zones. It can work as indipendent unit or in comination with amplified slave units. The system can be completed with several models of emergency microphone consoles, EN 54-4 power supplies, accessories and management/monitoring software.
ARCHIVED
Part number:
17170175
MX 9504
EAN 8024530010911
Spezifikationen
Systeminformationen
Zahl der überwachten Zonen
128
Eingebauter Verstärker
Yes
automatische Umschaltung auf einen Havarieverstärker
Yes
Max Anzahl an Konsolen
32
Anzahl der Busse
2
Anzahl der gleichzeitig verfügbaren Notfall-Audiokanäle
4
Anzahl der digitalen Audiokanäle
4
Maximale Zahl von verbundenen Einheiten
32
Kommunikations Bus
RCF bus
Verbundene Einheiten
FTP CAT 5, FTP CAT 6, J-Type fire-rated
Integrierter Sprachspeicher Alarmierungsmeldung
Yes
Integrierter Sprachspeicher Routinemeldung
Yes
Nachrichten Planer
Yes
Fernüberwachung
Yes
Technische daten (Verstärker)
Klasse Verstärker
D
Anzahl der Kanäle
4
Ausgangsleistung @ 100 V (W)
500 W RMS
Frequenzgang (-3dB)
20 Hz ÷ 20000 kHz
Verzerrung (THD+N) @ 1 kHz
<0.01 %
Line Ring
Yes
Input-sektion
Gesamtzahl an Eingängen
8
Symmetrisch
5
Unsymmetrisch
3
Mono
8
Line-Eingang
5
Leitungsverbinder
Euroblock, RCA
Mix + Line Eingänge
1
Mic + Line Anschluss
Euroblock
Mic + Line Phantom
24 V DC
VOX:
Yes
Sprechstelleneingang
2
Sprechstellenanschluss
RJ45
Sprechstellen Kommando
Serial
Notfallsprechstelle
Yes
Schaltkontakteingänge (GPI)
12
Programmierbare GPI
Yes
Überwachte Schaltkontakteingänge (GPI)
8
Galvanisch Getrennter Schaltkontakteingang (GPI)
4
Ausgangs-sektion
Signal-Ausgangsnummer
4
Ausgangsbuchsen
JACK, RCA
Schaltkontaktausgänge (GPO)
8
Programmierbare GPO
Yes
Überwachte Schaltkontaktausgänge (GPO)
8
Prozessing
DSP
Yes
EQ-Filter
Yes
Kompressoren
Yes
Klangeinstellungen
Yes
Hochpass-Filter
200 Hz
Automatische Gain Regelung
Yes
Steuerung
Konfiguration
Ethernet, Front panel, PC Software
Anzahl an Programmen/Presets
64
Priorität
Yes
Music on hold
Yes
Signalton
Yes
Schutzschaltungen
Kühlung
Convection/Forced
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
VHF (Very High Frequencies)
Yes
Audioquellen
USB-Stick
Yes
SD-Karte
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
220-240/115 V~ 50/60Hz
Spannungswahl
Internal
DC power
Yes
DC power Wert
48 V
Maximale Stromaufnahme AC (A)
4
Maximale Stromaufnahme DC (A)
15
Stromverbrauch (MAX (W)
800 W
Standardkonformität
Safety agency
CE compliant
EN54-16 zertifiziert
Yes
CPR Nummer
0068-CPR-0022014
Physikalische daten
Gehäuse Material
Metal
Rack-Einbau
19", 2U
Größe
Höhe
88 mm / 3.46 inches
Breite
482 mm / 18.98 inches
Tiefe
350 mm / 13.78 inches
Gewicht
8.3 kg / 18.3 lbs
Versandinformationen
Verpackung Höhe
204 mm / 8.03 inches
Verpackung Breite
549 mm / 21.61 inches
Verpackung Tiefe
474 mm / 18.66 inches
Verpackungsgewicht
8.3 kg / 18.3 lbs
