VOICE ALARM EN54

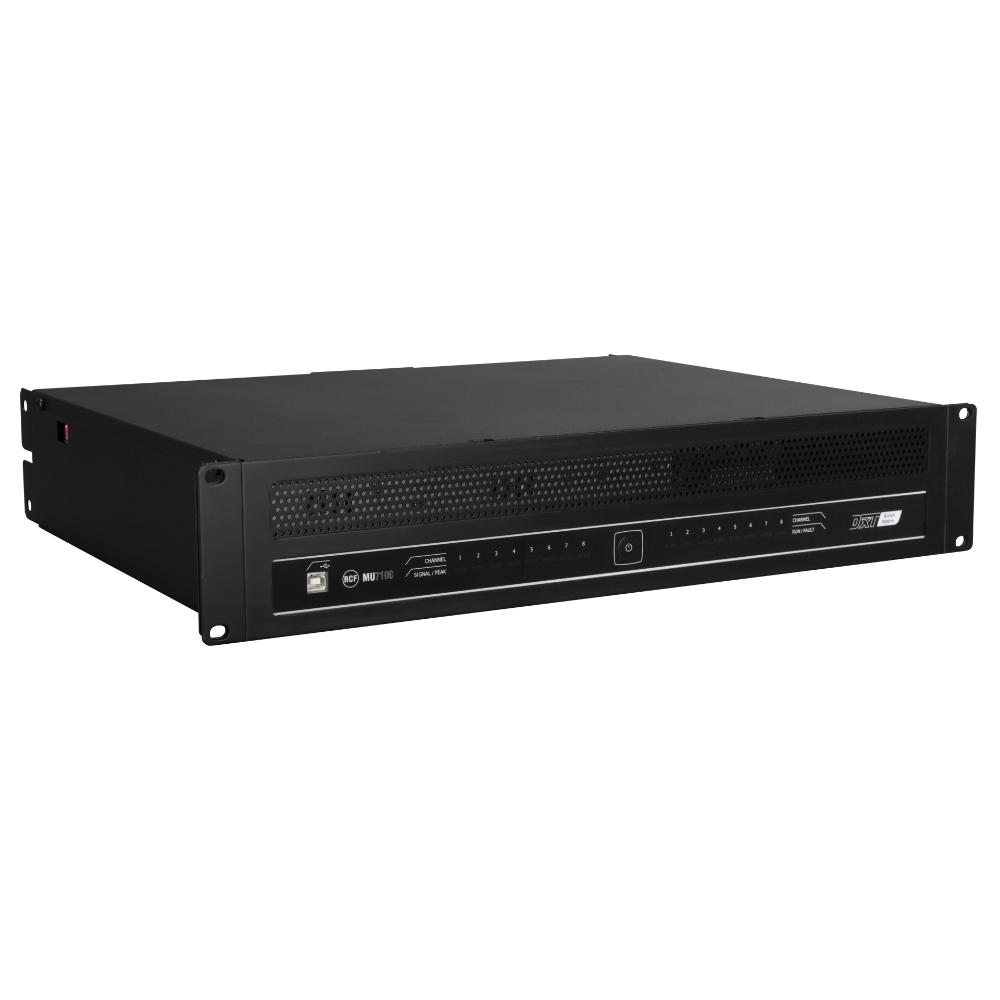

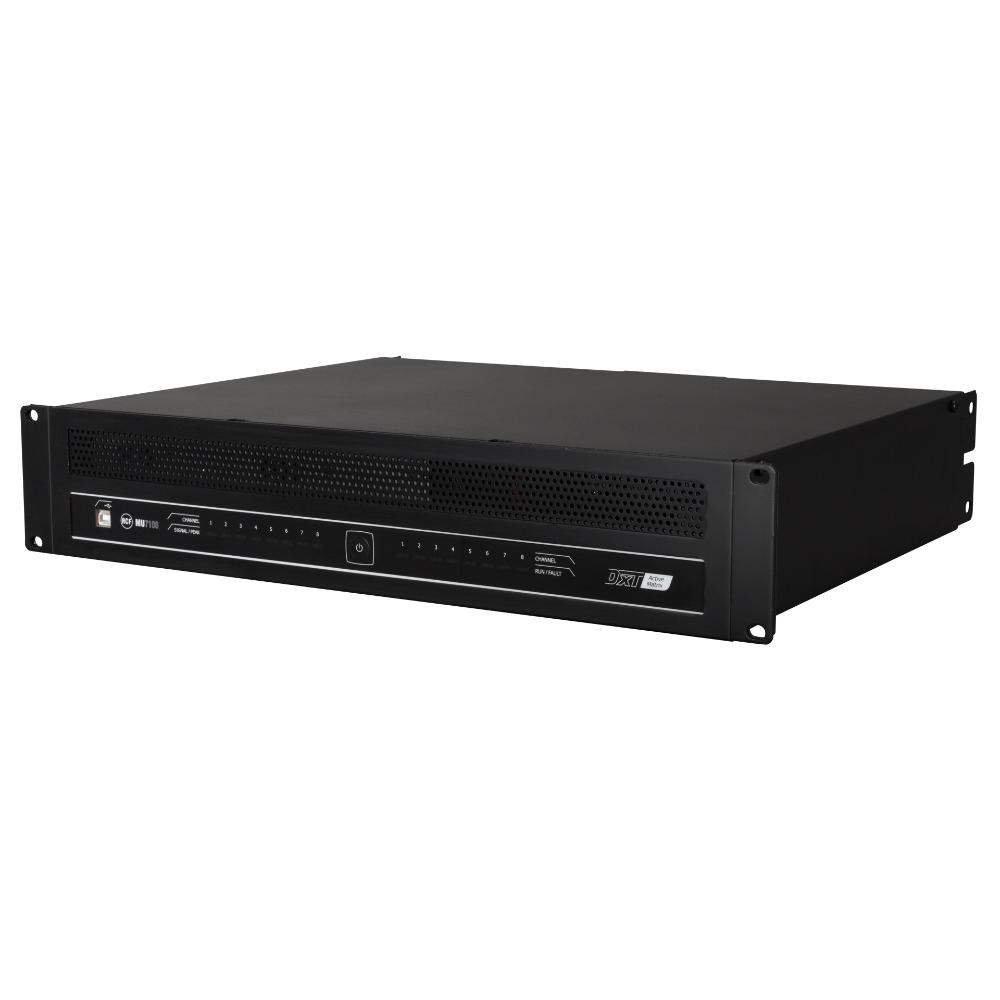

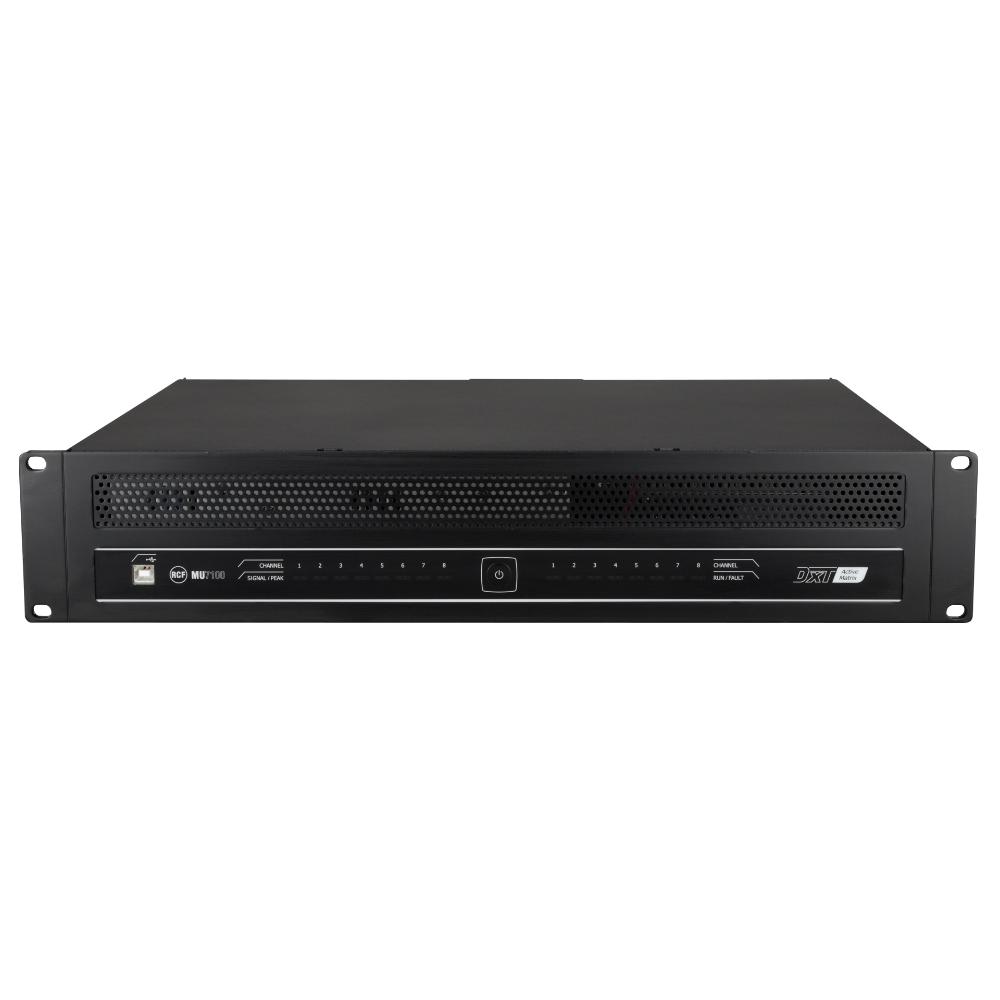

MU 7100EN

MASTER-STEUEREINHEIT MIT ENDSTUFE
  • Konfigurierbare 8 x 7 Digital-Matrix
  • Leistungsstarker, integrierter DSP
  • Duales AC- und DC-Netzteil
  • 8 x 80 W Endstufen
EN 54
Unterstützung
Merkmale Spezifikationen Zubehör Verwandte Produkte Downloads
Unterstützung
Merkmale
  • Konfigurierbare 8 x 7 Digital-Matrix
  • Leistungsstarker, integrierter DSP
  • Duales AC- und DC-Netzteil
  • 8 x 80 W Endstufen
  • Konfigurations-Software für PC
  • Notfallansagen in überwachtem Speicher
  • Verkettung von bis zu 32 Einheiten
  • Bis zu 256 Lautsprecherlinien

Die MU 7100EN ist die Steuereinheit des DXT 7000 Voice-Alarm-Systems und erfüllt alle Anforderungen von EN 54-16 und EN 60849. Der gesamte Signalweg vom Mikrofon zu den Lautsprecherlinien wird vollständig und automatisch überwacht. Alle Eigenschaften und Funktionen des Systems werden in der Windows-basierten DXT 7000 Konfigurations-Software eingegeben und über den USB-Anschluss an die Steuereinheit übertragen.

ARCHIVED

Part number:

17170157
MU 7100EN
EAN 8024530007119

Spezifikationen
Systeminformationen
Zahl der überwachten Zonen
128
Eingebauter Verstärker
Yes
automatische Umschaltung auf einen Havarieverstärker
Yes
Max Anzahl an Konsolen
32
Anzahl der Busse
2
Anzahl der gleichzeitig verfügbaren Notfall-Audiokanäle
2
Maximale Zahl von verbundenen Einheiten
64
Kommunikations Bus
Serial
Verbundene Einheiten
FTP CAT 5, FTP CAT 6
Integrierter Sprachspeicher Alarmierungsmeldung
Yes
Integrierter Sprachspeicher Routinemeldung
Yes
Nachrichten Planer
Yes
Fernüberwachung
Yes
Protokolle für die Systemintegration
ASCII
Technische daten (Verstärker)
Klasse Verstärker
D
Anzahl der Kanäle
8
Ausgangsleistung @8 Ohm (W)
80 W RMS
A/B Lautsprecherlinie
Yes
Input-sektion
Gesamtzahl an Eingängen
9
Symmetrisch
7
Mono
7
Mix + Line Eingänge
7
Mic + Line Anschluss
Euroblock
Sprechstelleneingang
2
Sprechstellenanschluss
RJ45
Schaltkontakteingänge (GPI)
8
Programmierbare GPI
Yes
Überwachte Schaltkontakteingänge (GPI)
8
Ausgangs-sektion
Versorgungsspannungsleitung
8
Anschluss Versorgungsspannung
Euroblock
Schaltkontaktausgänge (GPO)
8
Programmierbare GPO
Yes
Prozessing
DSP
Yes
EQ-Filter
Yes
Kompressoren
Yes
Delay
Yes
Klangeinstellungen
Yes
Steuerung
Konfiguration
DIP switch, PC Software
Anzahl an Programmen/Presets
128
Priorität
Yes
Music on hold
Yes
Signalton
Yes
Schutzschaltungen
Kühlung
Convection/Forced
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
90-240 V~ 50/60Hz
DC power
Yes
DC power Wert
48 V
Stromverbrauch (MAX (W)
990 W
Standardkonformität
Safety agency
CE compliant
EN54-16 zertifiziert
Yes
CPR Nummer
1438-CPR-0241
Physikalische daten
Rack-Einbau
19", 2U
Größe / Gewicht
Höhe
88 mm / 3.46 inches
Breite
485 mm / 19.09 inches
Tiefe
375 mm / 14.76 inches
Gewicht
8.4 kg / 18.52 lbs
Versandinformationen
Verpackungsgewicht
9.5 kg / 20.94 lbs
