Merkmale
  • 133 dB maximaler Schalldruckpegel
  • 2200 Watt Peak-Leistung
  • Innovative digitale Signalverarbeitung mit FiRPHASE
  • Trennfrequenz bei 650 Hz für perfekte Sprach- und Gesangswiedergabe
  • 15-Zoll-Tieftöner mit Neodym-Magnet, 3,5-Zoll-Schwingspule
  • 1,4-Zoll-Titanmembran-Kompressionstreiber, 4-Zoll-Schwingspule Neodym-Magnet
  • Constant-Directivity-Horn mit großer Abdeckung von 90° x 60°
  • RDNet-kompatibel
  • Geräuscharme lüfterlose Class-D-Endstufe
  • Extrem niedriges Gewicht

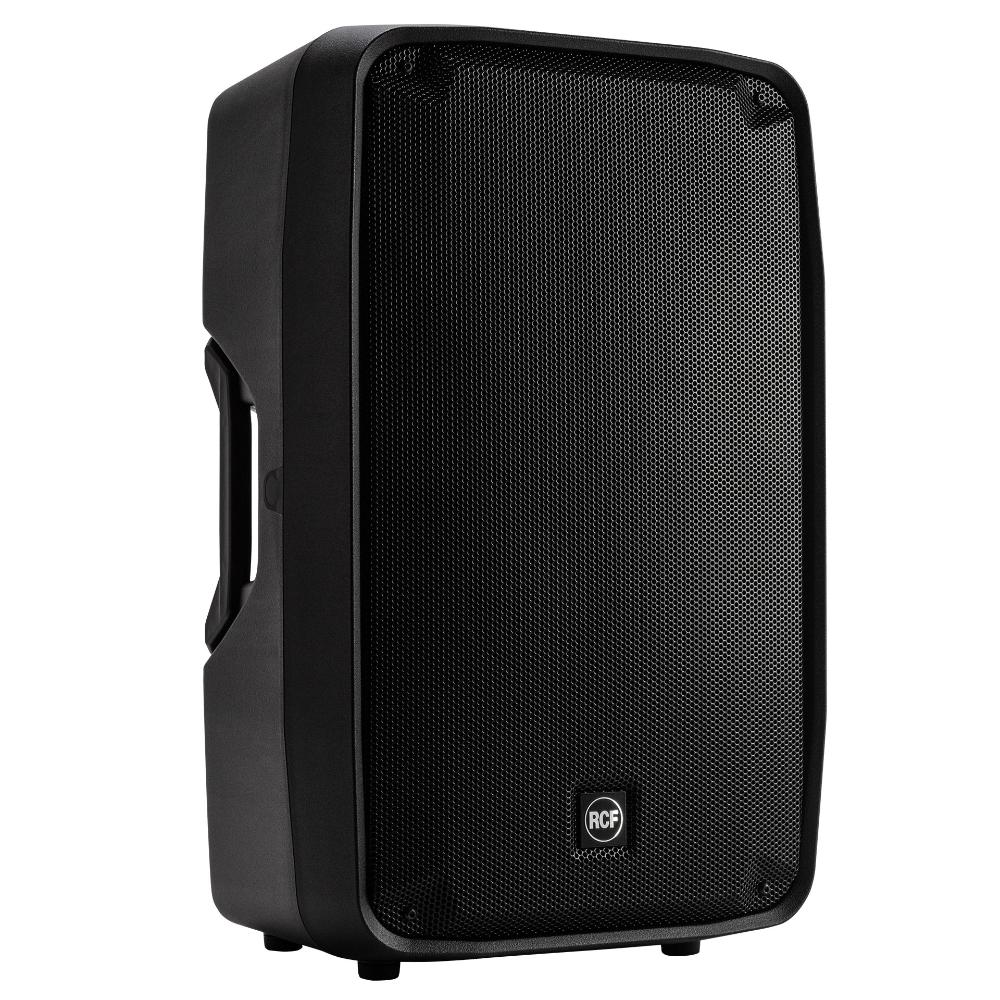

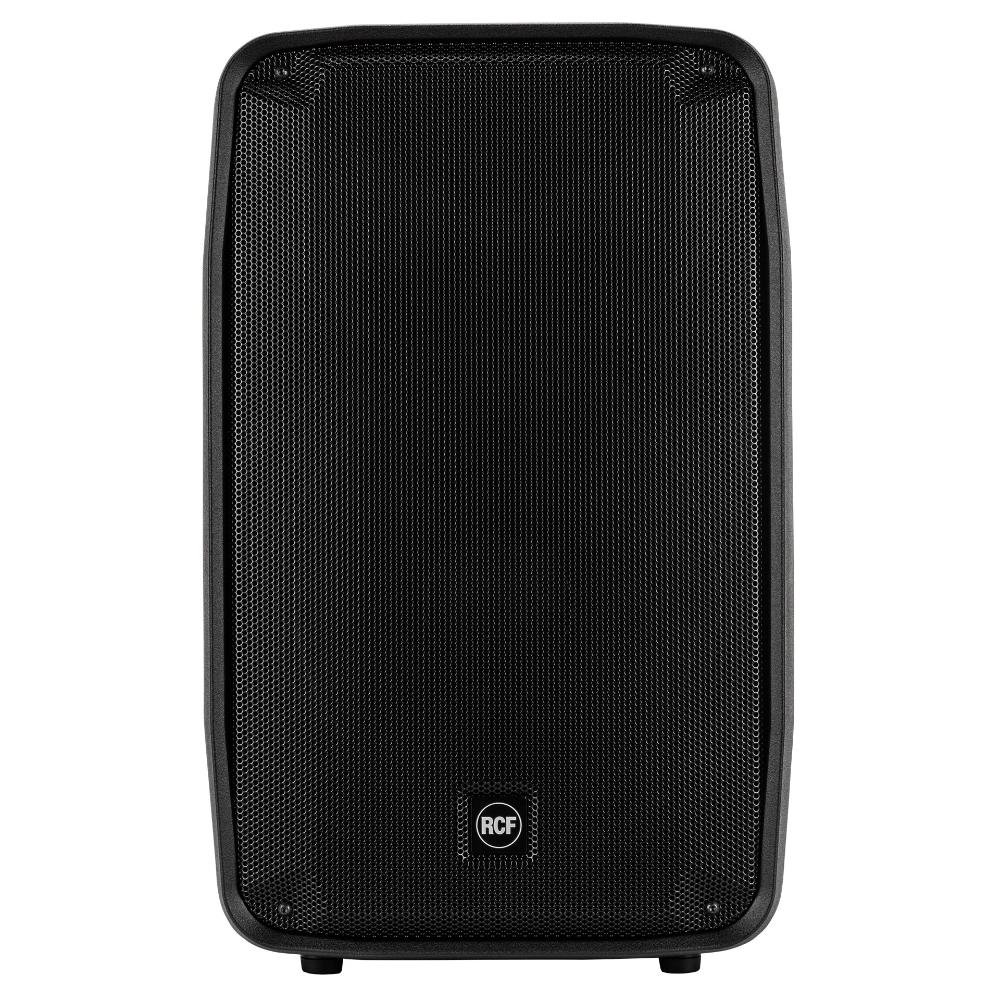

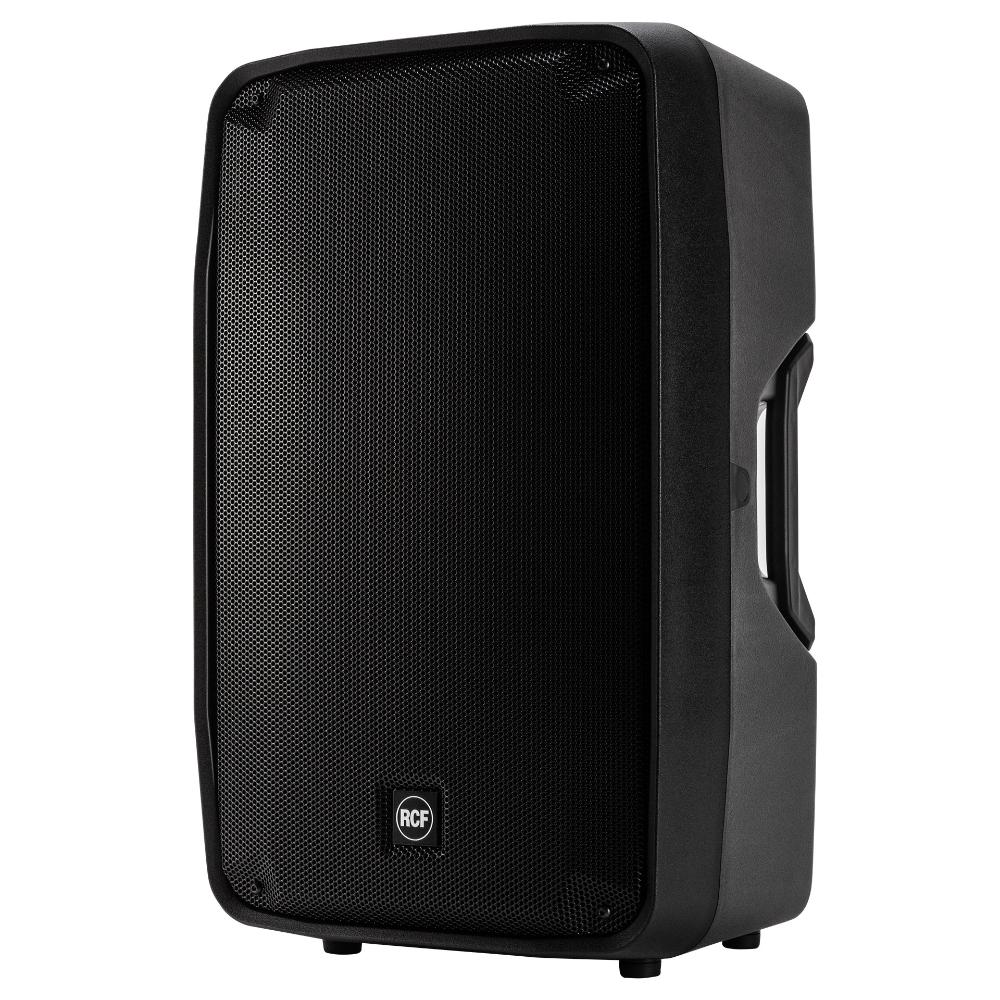

Die Aktivbox HDM 45-A steigert die Leistung mit einer hochwertigen 2-Kanal-Endstufe, RDNet Management, RCF Präzisionsschallwandlern, der FiRPHASE-Signalverarbeitung und einem robusten Gehäuse. Als eine der leistungsfähigsten Verbundstoff-Lautsprecherboxen ihrer Klasse bietet sie von niedrigsten bis zu höchsten Pegeln einen transparenten, detailreichen und ausgeglichenen Klang mit geringen Verzerrungen und schneller Transientenübertragung. Das HDM-Konzept ist vom Tour-Betrieb inspiriert und vereint in einem eleganten und leichten Gehäuse maximale Stabilität und Verlässlichkeit für den rauen Bühneneinsatz. Ideal als primärer Front-of-House-Lautsprecher für PA-Anlagen, Hochleistungs-Bühnenmonitor oder unauffälliges Infill-System in Kombination mit Lautsprechern der HDL-Serie von RCF.

Part number:

13000593
HDM 45-A
EU, EAN 8024530016791

13000665
HDM 45-A
US, EAN 8024530017613

Responsive Image

RCF RDNet

Vernetzte steuerung und vieles mehr
RDNet ist eine solide vernetzte Management- und Steuerungsplattform für kleine, mittelgroße und großformatige Beschallungsanlagen sowie für komplexe und umfangreiche Festinstallationen. RDNet basiert auf einem proprietären Netzwerkprotokoll, das die intuitive Steuerung und Überwachung jedes einzelnen Geräts oder Objekts im RCF Audio-System ermöglicht. Mittels digitaler Signalverarbeitung für jedes Gerät können Presets oder Parameteranpassungen an einzelne Objekte oder Gruppen von Objekten gesendet werden. Netzwerknutzer können Pegel, Delay, EQ (auch phasenlineares FiR) und weitere Einstellungen ändern. Dies schließt auch die erweiterte Subwoofer-Konfiguration mit ein. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können damit das Routing und Parameter verschiedenster RCF-Geräte steuern, z.B. digitale Matrizen oder Verstärker.
Responsive Image

Legendäre schallwandler

Erstklassige kompressionstreiber

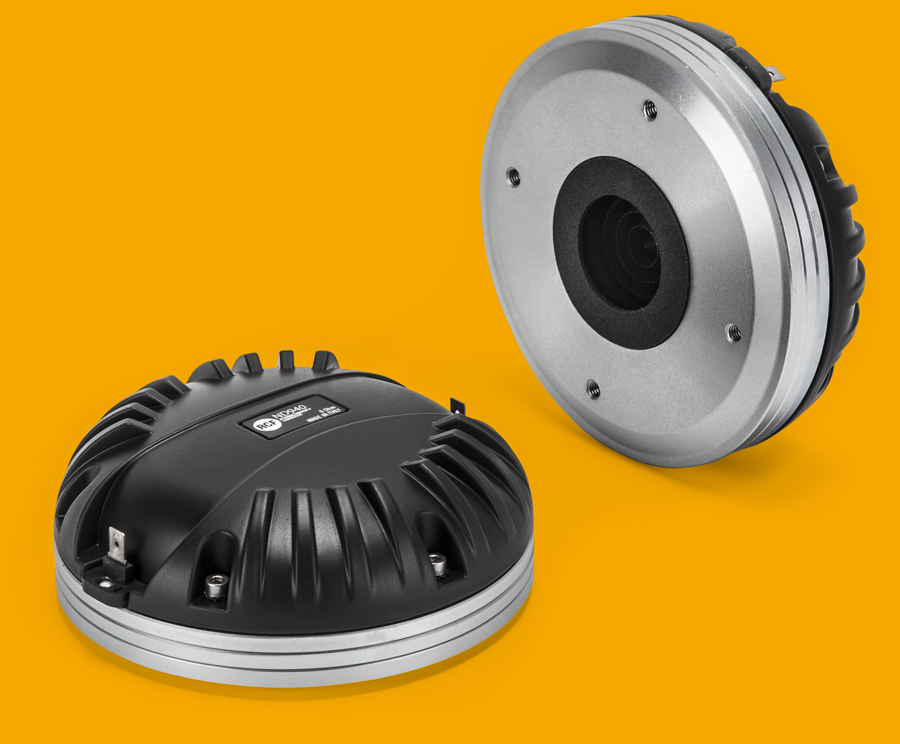

Der ND940 Kompressionstreiber mit Titanmembran und 4- Zoll-Schwingspule ermöglicht eine sehr tiefe Trennfrequenz von 650 Hz. Das verbessert das Impulsverhalten, verkürzt die Nachschwingzeit und erhöht den Wirkungsgrad. Mit ihrem geringen Gewicht und der hohen Belastbarkeit setzen die Neodym-Treiber von RCF Maßstäbe bei Zuverlässigkeit und Leistung.
Direct-drive-technologie
Der Schwingspulenträger besteht aus hoch temperaturbeständigem Kapton. Bei der Herstellung kommen die Vorteile der RCF-eigenen Direct-Drive-Technologie zum Tragen. Die Membranaufhängung ist das Ergebnis umfangreicher Forschungen zur Minimierung von Verzerrungen und Erweiterung des Tieftonbereichs.
Starker tieftöner

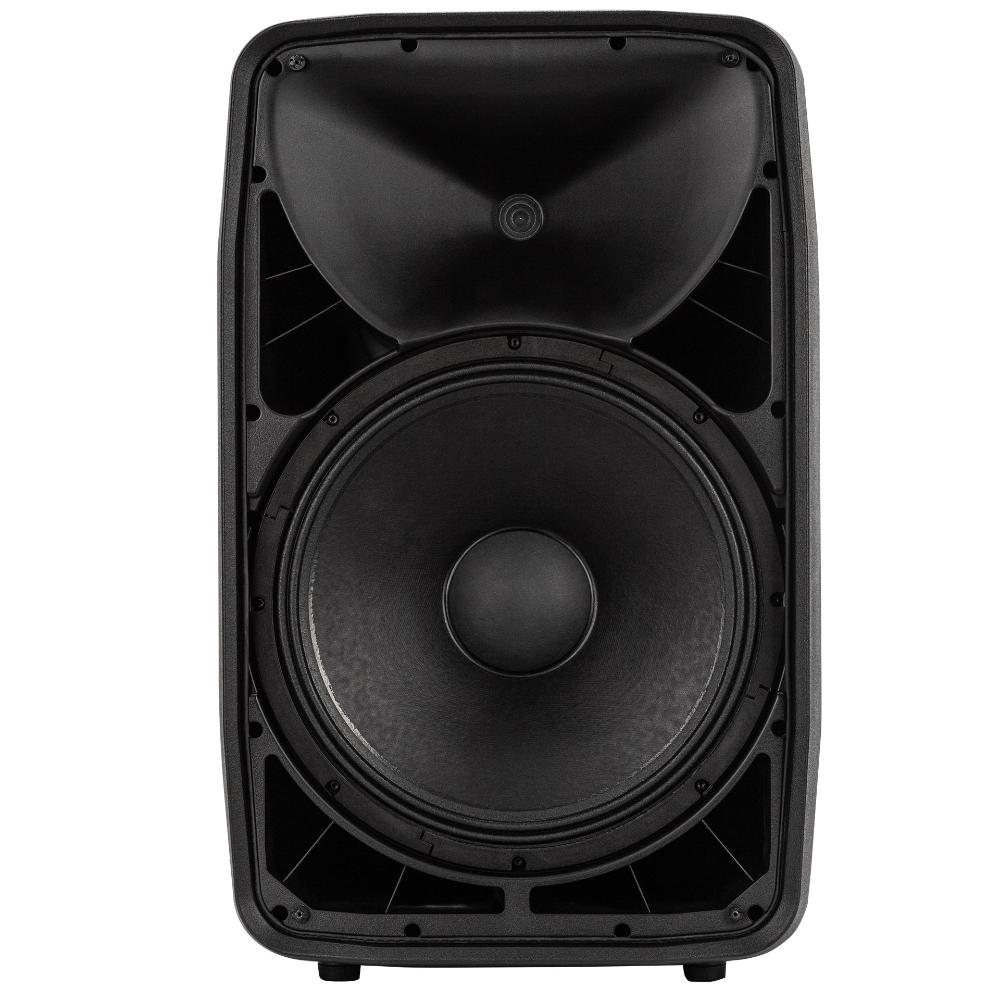

Im Tieftonbereich liefert ein 15-Zoll-Schallwandler mit Neodym-Magnet, 3,5-Zoll-Schwingspule druckvolle Bässe. RCF D-LINE HD Die Tiefmittenwiedergabe ist präzise, transparent und verzerrungsfrei.

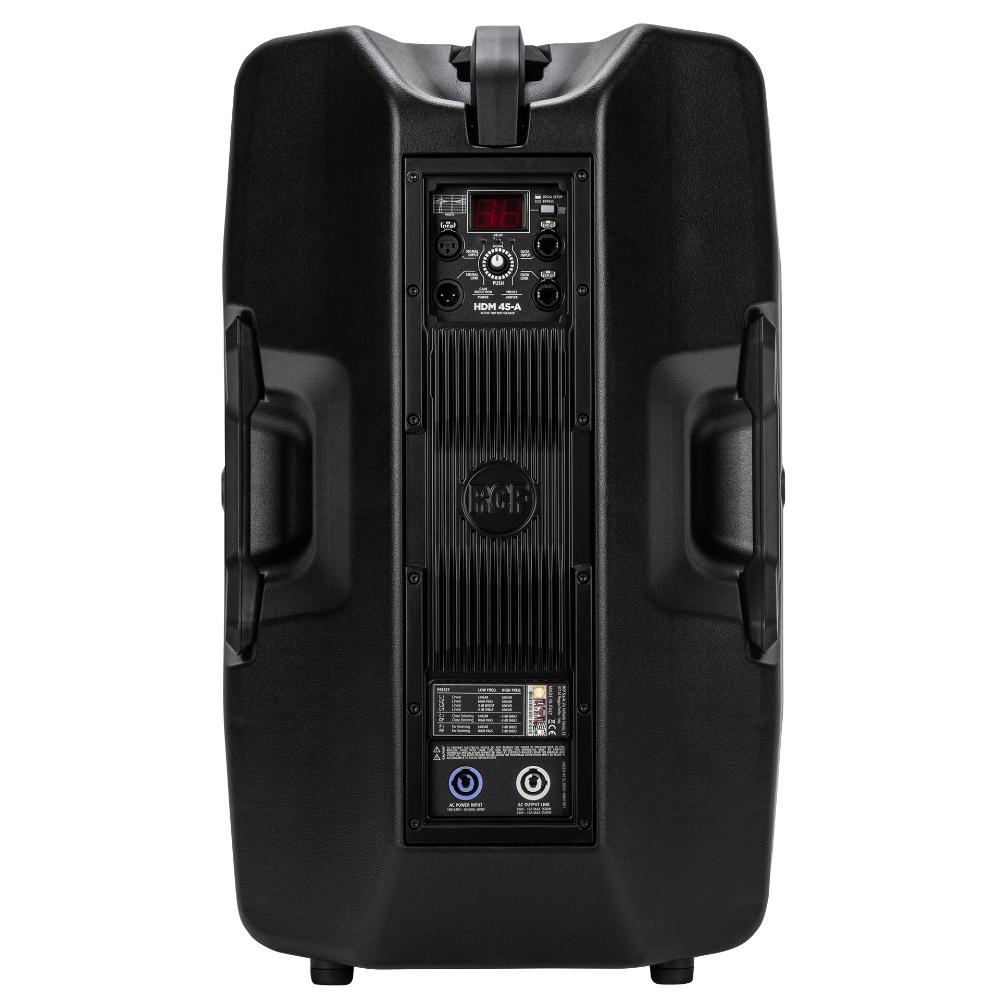

Leistungsstarke Class-D-Endstufen

Konstant lineare Wiedergabe von niedrigsten Pegeln bis zur maximalen Endstufenleistung. 32-Bit Floating-Point- Signalverarbeitung bei 48 kHz gewährleistet:
- Abstimmung zwischen 2-Wege-Frequenzweiche und Schallwandler
- 8 programmierbare Frequenzkurven
- Programmierbares Delay
- Reduzierung der Eingangsempfindlichkeit
- Soft Limiting für sehr hohe Eingangssignale
- RMS-Monitoring und Lautsprecherschutz
- Eingangsseitige Rauschunterdrückung
Ein eigens entwickelter Algorithmus steuert das frequenzabhängige Soft Limiting und gewährleistet so von den niedrigsten Pegeln bis zur maximalen Ausgangsleistung der Endstufe eine gleichbleibende Systemlinearität für die Zuhörer.
Responsive Image

Ideal für den verleih

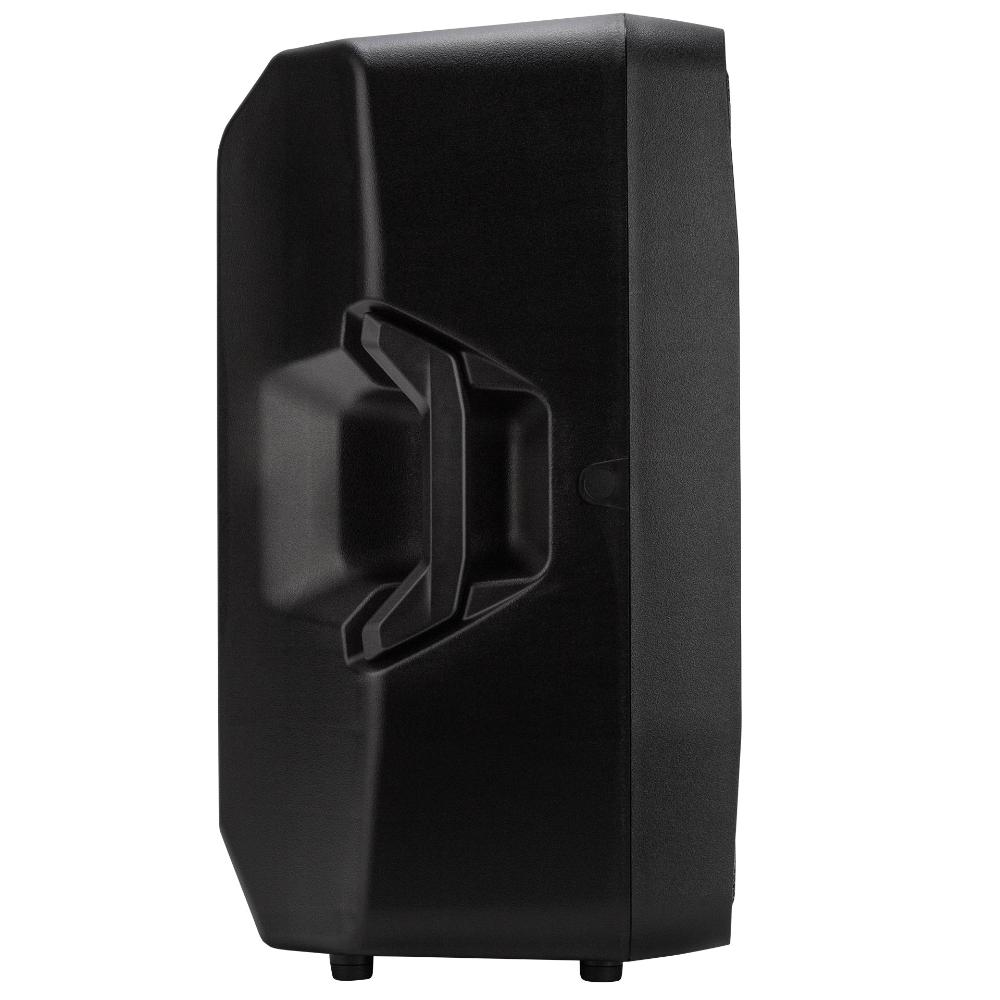

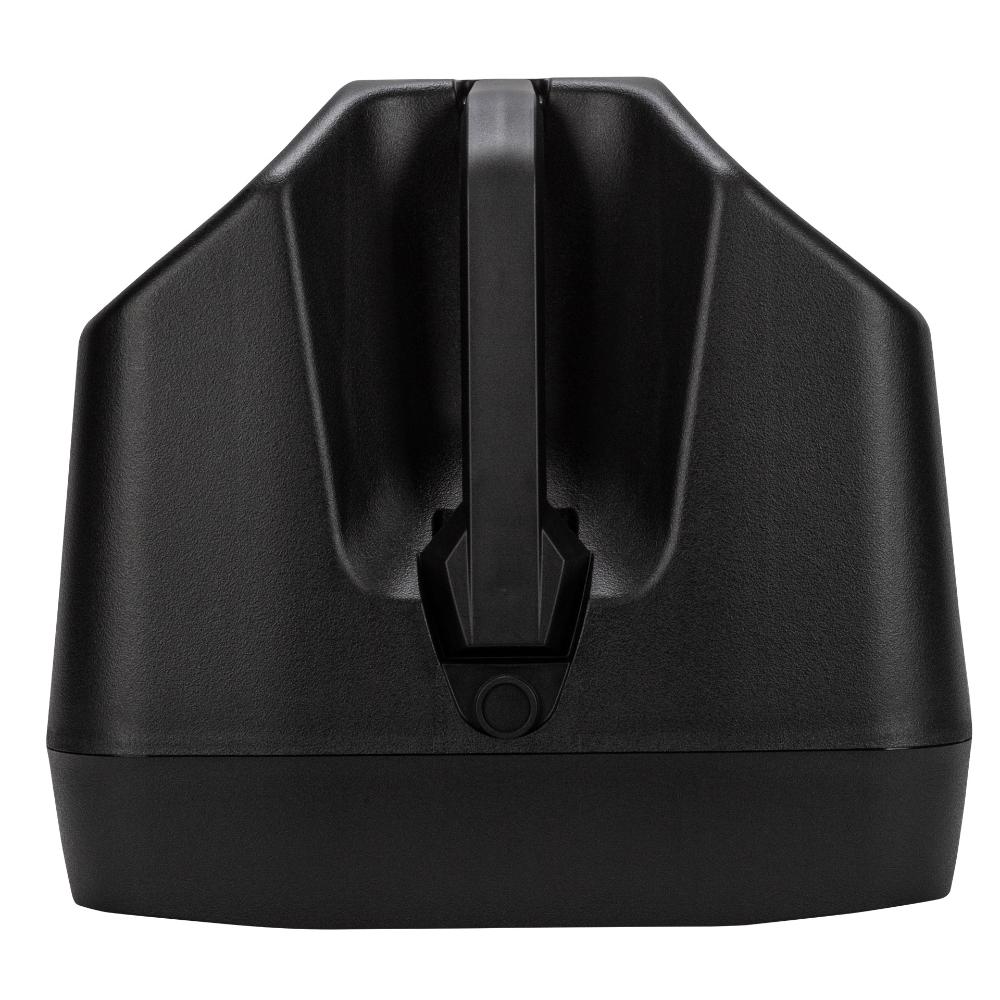

Die Gehäuse der D-Line sind aus speziellem Polypropylen geformt und so konstruiert, dass Vibrationen selbst bei maximaler Lautstärke wirksam gedämpft werden. Von der Gehäuseform bis zur Oberflächenstruktur bietet die D-Line maximale Zuverlässigkeit und Robustheit selbst bei intensivem Tour-Einsatz. Die moderne belüftete Architektur ermöglicht höchste Wirkungsgrade bei minimaler Verzerrung. Neben dem Tragegriff an der Oberseite verfügt die HD zur besseren Transportfähigkeit über zwei seitliche Griffe mit Gummipolsterung.
Responsive Image

Für höchste anforderungen

Die vielseitig nutzbare Gehäuseform erlaubt den Einsatz jedes D-Line Modells in der Standardkonfiguration oder als Bühnenmonitor. Zwei M10- und drei M6-Gewindeeinsätze stehen für die optionale Montage-Hardware zur Verfügung. Damit eignen sich die Lautsprecher optimal für montierte oder geflogene Anwendungen. In Kombination mit Lautsprechern der SUB-Serie wird die HD zur PA-Anlage mit enormen Leistungsreserven.

Neue perspektive auf linearität

Die Lautsprecher von RCF werden auf der Grundlage einer proprietären, fortschrittlichen FIR-Filter-Technologie entwickelt, die ein transparentes Klangbild, absolute Klarheit und ein perfektes Stereobild gewährleistet.
Die speziellen FiRPHASE-Filter ermöglichen eine gleichmäßige Schallverteilung für alle Zuhörer ohne Phasenverzerrungen bei minimalen Latenzen im Gesamtsystem.
Responsive Image
Spezifikationen
Spezifikation
Frequenzgang
45 Hz ÷ 20000 Hz
Max SPL @ 1m:
133 dB
Horizontaler Abstrahlwinkel:
90°
Vertikaler Abstrahlwinkel:
60°
Schallwandler
Kompressionstreiber:
1.4'' neo, 4.0'' v.c
Woofer
15'' neo, 3.5'' v.c

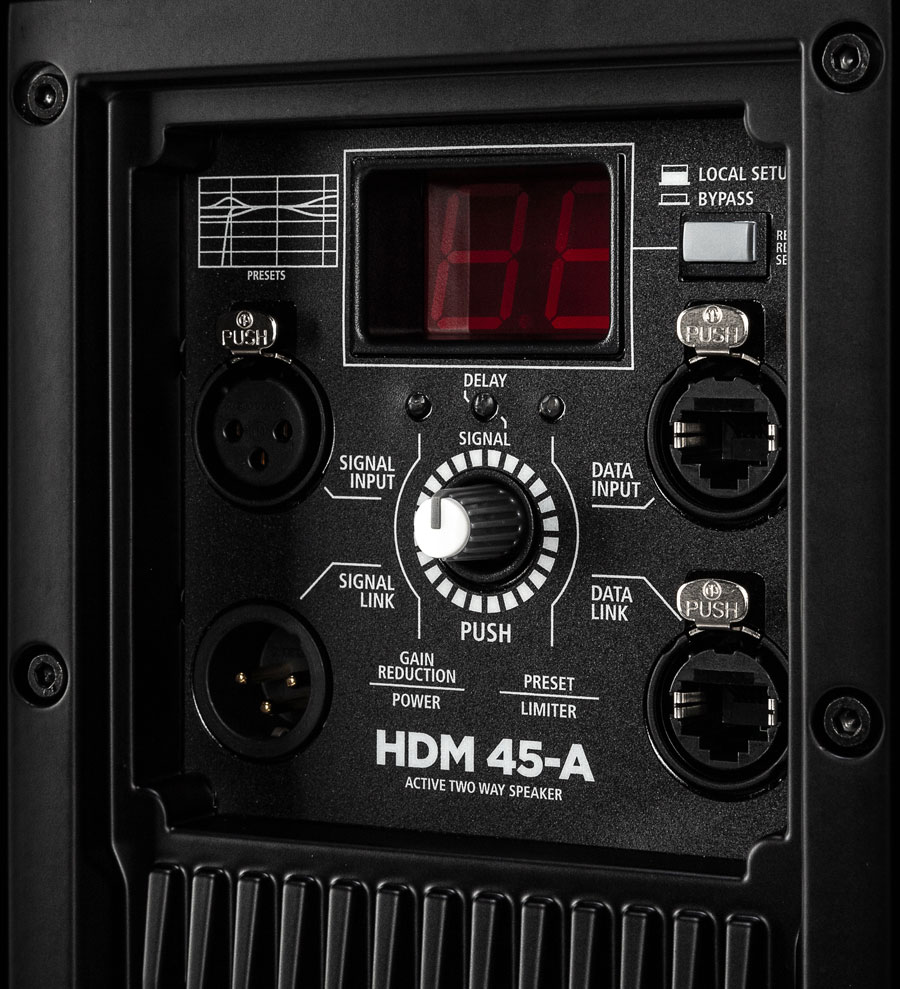

Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, RDNet Ethercon
Ausgangsanschlüsse
XLR, RDNet Ethercon
Eingangsempfindlichkeit
-2 dBu/+4 dBu
Mic Eingangsempfindlichkeit
-32 dBu
Prozessor
Übergangsfrequenz
650 Hz
Schutzschaltungen
Thermal, HF
Limiter
Fast Limiter
Steuerung
proces., 8 sel. presets
RDNet
Yes
Power sektion
Gesamtleistung
2200 W Peak, 1100 W RMS
HF Bereich
600 W Peak, 300 W RMS
Tiefe Frequenzen
1600 W Peak, 800 W RMS
Kühlung
Convection
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
EN54-16 zertifiziert
Yes
Physikalische daten
Gehäuse Material
PP Composite
Hardware
1 x M10 top, 1 x M10 bottom, 2 x M10 side
Griffe
1 Top, 2 Side

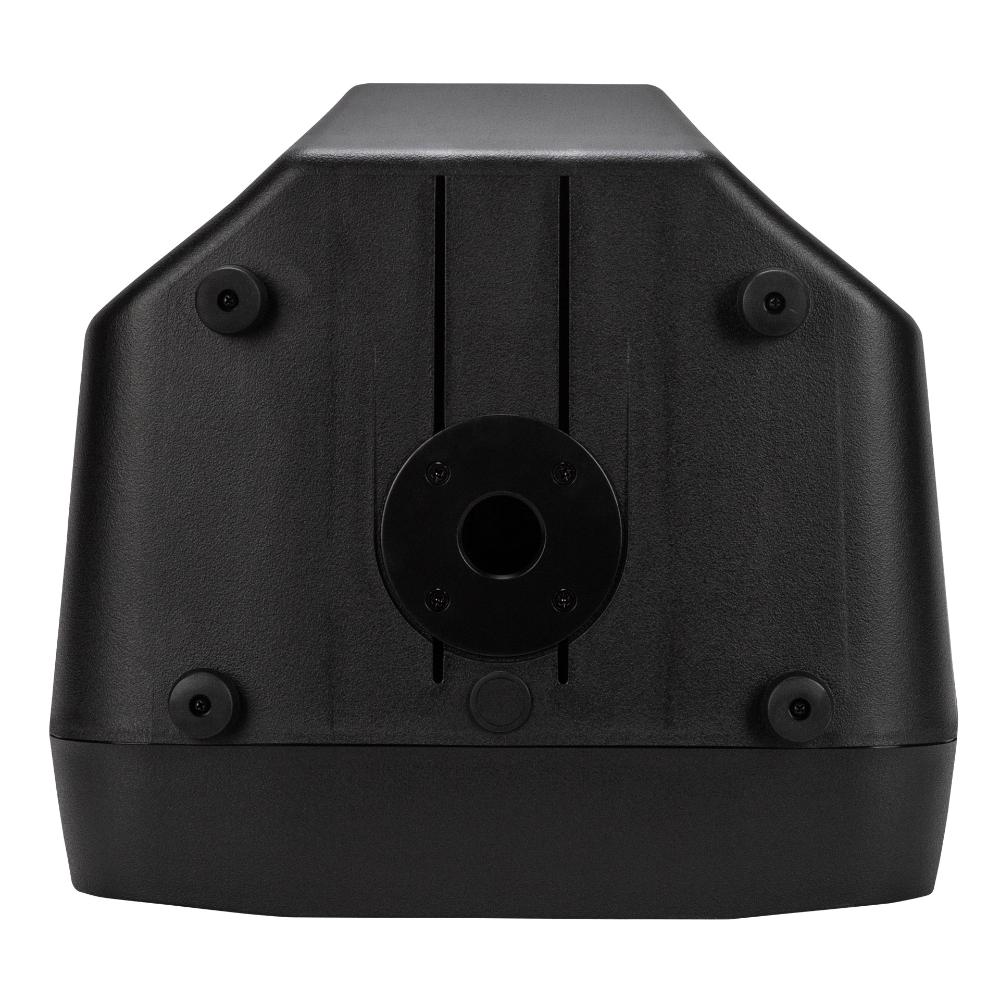

Pole Mount/Cap
35 mm insert
Gitter
Steel
Farbe
Black
Größe / Gewicht
Höhe
714 mm / 28.11 inches
Breite
442 mm / 17.4 inches
Tiefe
397 mm / 15.63 inches
Gewicht
22 kg / 48.5 lbs
Versandinformationen
Verpackung Höhe
750 mm / 29.53 inches
Verpackung Breite
440 mm / 17.32 inches
Verpackung Tiefe
480 mm / 18.9 inches
Verpackungsgewicht
24.5 kg / 54.01 lbs
